80V DC/DC 转换器实现正或负的稳定电压

    凌力尔特公司 (Linear Technology Corporation) 推出高输入电压 DC/DC 转换器  LT3958，该器件面向升压、反激式、SEPIC 和负输出电源应用。这个器件在 5V 至 80V 的输入电压范围内工作，具有一个内置 84V/3.5A 电源开关，能够实现高达 96% 的效率，从而非常适用于工业、汽车、医疗和电信应用。

    LT3958 能够利用其两个电压反馈误差放大器和基准电压来产生一个正或负的稳定输出电压。一组用于正输出电压，另一组则用于负输出电压，并为正或负输出提供了单个反馈引脚，从而使 LT3958 具有很高的通用性。利用 100kHz 至 1MHz 的可编程固定或可同步工作频率，设计师能够选择宽范围的电感器和电容器，以优化尺寸、性能和成本。其电流模式控制可在宽电源和输出电压范围内稳定工作，该器件仅用陶瓷电容器就可完成设计，从而实现了更小的解决方案尺寸。其它特点包括可编程软启动、可调输入欠压闭锁以及输出过压和过流保护。

    LT3958 在 -40°C 至 125°C 的温度范围内工作，采用具额外引脚间隔的 5mm x 6mm QFN-36 封装，以支持高压工作。千片批购价为每片 3.05 美元。

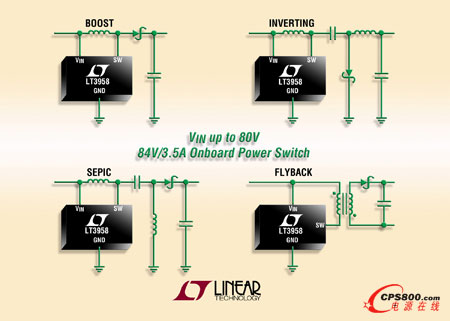

    照片说明： 80V 升压、反激式、SEPIC 和负输出 DC/DC 转换器

    性能概要：LT3958

    · 面向升压、反激式、SEPIC 和负输出应用

    · 宽输入工作电压：5V 至 80V

    · 内置 84V/3.5A 电源开关

    · 用单个反馈引脚实现正或负输出电压设置

    · 可选固定 100kHz 至 1MHz 工作频率

    · 可同步至外部时钟

    · 可编程软启动

    · 真正电流模式控制

    · 额外的 IC 引脚至引脚间隔

    · 输出过压和过流保护

    · 具迟滞的可编程输入欠压闭锁■
