三菱电机第4代DIPIPMTM 降低产品成本

2010/6/2 14:32:02   电源在线网
分享到:

    三菱电机将携同最新的第4代DIPIPMTM(双列直插式智能功率模块)模块PS219AX系列,在6月1日至3日于上海光大会展中心举行的PCIM 2010中国展(展位号A13-A14)中亮相,向参观者推介更低耗能、成本、和噪音的变频家电节能技术。

    三菱电机今年推出了最新超小型第4代DIPIPMTM模块PS219AX系列,为客户实现“三低”。首先,PS219AX系列DIPIPMTM模块,采用了全栅型CSTBTTM硅片,获得了优化的饱和压降与关断损耗的折衷关系,降低了变频设备的能量损耗。

    第二,模块内置自举二极管,减小客户开发的外围器件数目,降低整个系统的成本;此外,模块内HVIC的自举电源电流从0.55mA减少到0.1mA,降低了自举电源的损耗并为客户节约了自举电容的成本。

    第三,PS219AX系列DIPIPMTM模块的死区时间由以前的1.5ms减小到1ms,有效地降低了电机的噪声。目前,已开发出的PS219AX系列DIPIPMTM模块的电压等级是600V,电流有5A、8A、10A和15A。

    第4代DIPIPMTM也是历来产品中端子形状最为丰富的,已有超小型、小型和大型三种封装的产品,完全满足各种变频系统基板的实际安装要求。第4代大型封装的DIPIPMTM额定值可达75A/600V和35A/1200V,采用了全栅型CSTBTTM硅片、优化的驱动IC以及导热性能优异的绝缘薄膜。不仅能用于柜式变频空调,还可满足工业变频应用,必将为变频系统的进一步小型化做出卓越的贡献。此外,第4代DIPIPMTM整体无铅化,完全符合欧洲的RoHS指令,真正做到绿色环保。

    近年来,为了节能和获得更好的性能,变频电机驱动系统已得到广泛应用,其电流应用从大至几百安培,到小至几安培均有。三菱电机在1997年最早推出压注模双列直插式智能功率模块(DIPIPMTM),并在白色家电和工业电机变频驱动中得到广泛应用。

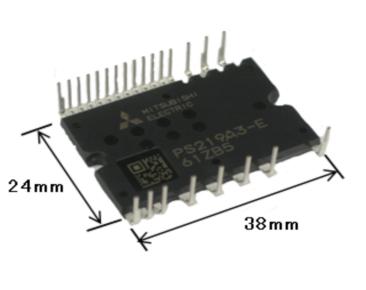

PS219AX系列DIPIPMTM模块

    DIPIPMTM作为变频家电功率转换部分的核心元件,它集成了功率器件及其驱动保护芯片,从而大大减少电力损耗达到节能效果。以变频家电为例:变频空调比定速空调节电20-30%;变频冰箱比常规冰箱节电50%左右;变频洗衣机比常规洗衣机节电50%左右,在节水方面,变频洗衣机比常规洗衣机节水30-50%左右。■
