Vishay发布新款超小型ESD保护二极管

2011/9/22 11:42:40   电源在线网
分享到:

    日前,Vishay Intertechnology, Inc.宣布,推出采用超小型CLP0603硅封装的新款双向对称(BiSy)单路ESD保护二极管---VCUT05D1-SD0。VCUT05D1-SD0具有10pF的低电容,可在便携式电子产品中保护信号和数据线路免受瞬态电压信号的侵扰,并大大节省PCB空间。

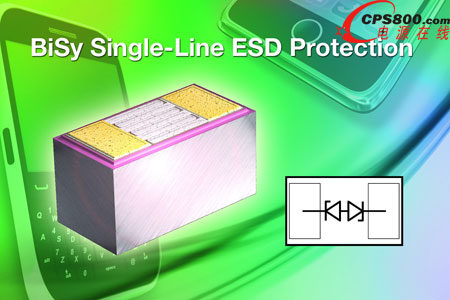

Vishay发布新款超小型ESD保护二极管

    VCUT05D1-SD0只占用0.6 mm x 0.3mm的面积,封装高度小于0.3mm,在便携式游戏机、数码照相机、MP3播放器、手机、智能手机和其他便携式系统进行有源ESD保护时,所需空间只有1006(mm)或0603(英寸)占位封装器件的1/3。

    在5.5V工作电压下,二极管能以不到0.1μA的泄漏电流提供对地的高隔离能力。任何在1mA电流下超过8V典型反向击穿电压的瞬态电压信号都将被钳位或短路到地。器件在1mA电流下的最大钳位电压为10V。

    无引线、小尺寸的CLP0603封装使二极管具有非常低的线路感抗,使钳位ESD尖峰等快速瞬态时具有最小的过冲或负过冲。

    VCUT05D1-SD0可为一条数据线提供符合per IEC 61000-4-2规定的±30kV(空气和接触放电)瞬态保护,以及IEC 61000-4-5规定的6A高浪涌电流保护。器件无铅,符合RoHS 2002/95/EC和WEEE 2002/96/EC。<
