Teledyne LeCroy发布RP4030电源探头和SPMI解码软件

2016/11/7 14:55:26   电源在线网
分享到:

    Teledyne LeCroy发布了两款新产品 RP4030电源探头和业内首个MIPI SPMI解码软件 ,RP4030探头可以测量DC电压上的小信号变化,SPMI解码软件会监测并且将SPMI总线消息和DC电压的变化联系起来,这两个产品非常适合测试交流或者电池供电的产品,以及采用数字电源管理IC(PMIC)降低功耗,提高效率的嵌入式系统,这两款产品扩展了Teledyne Lecroy已有的HDO8108(1GHz,8通道,12位ADC)和HDO9404 (4GHz,4通道,10位ADC)示波器的功能。

    RP4030有源电源探头

    RP4030探头具有高达±30V的内置偏置范围、1.2倍的低衰减比和高达50 kΩ的DC输入阻抗。这样的技术指标使工程师可以直接设置等于DC电压的偏置,让DC信号显示在示波器屏幕的中间,不需要额外的隔直设备,可以使用高达5mV/div的垂直灵敏度,以观察非常小的电源纹波。RP4030有4GHz的带宽,是目前市场上同类产品的两倍,和HDO9404高精度示波器完美配合,进行电源完整性测试。

    RP4030具有丰富的前端和附件,标配的36” (914mm)SMA-MCX线缆,可以接4GHz的MCX焊接前端、4GHz MCX PCB连接前端,或者通过3GHz MCX- U.FL连接U.FL PCB测试点,也可以选择点测前端。高带宽、小体积的焊接前端和U.FL PCB连接前端(3mm x 3mm)是探测空间狭小的移动手持系统的最优选择。针对其他不同的测试,也可以选择购买其他的附件。

    MIPI系统电源管理接口SPMI串行解码软件

    移动系统和电池供电系统开发者经常求助于MIPI SPMI,帮助嵌入式系统CPU和电源管理IC(PMIC)之间的通信,目标是保证系统性能的同时,调整电源,达到最高的系统效率。

    Teledyne LeCroy的SPMI解码软件提供直观易见的解码,解码后的协议数据,以不同颜色显示在SPMI物理层波形上,SPMI解码数据同时显示在时间交互的表格中,点击交互表格中的任意一行,可以对选择的协议包进行快速放大,通过码型搜索和过滤,快速的定位特定的数据包。SPMI解码支持多主机/多从机模式,提供完整的命令和仲裁顺序支持,并支持所有带有暂停的序列。

    与TeledyneLecroy高精度示波器完美配合

    Teledyne LeCroy 8通道、1GHz、12位高精度示波器HDO8108在系统电源管理的很多方面得到了广泛应用,包括数字电源管理的瞬态响应测试、PMIC电流分配\监测测试、电源完整性测试、电源启动时序测试、电源响应时间测试以及串扰、谐波评估。8个通道非常适合同时察看多路电压和其他相关的控制信号,高达250Mpts/ch的长存储可以在高采样率下抓取很长的时间周期,MSO选件不使用模拟通道就可以抓取串行时钟和数据信号,4GHz带宽的HDO9404非常适合需要更高带宽场合的电源完整性测试,例如测试靠近CPU端的电源完整性,配合多种的电压和电流探头完成完整的电源测试。

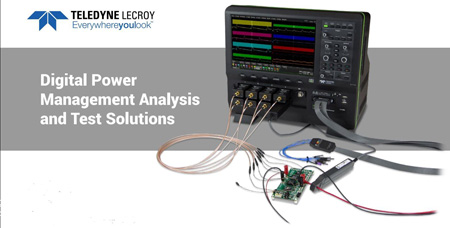

Teledyne LeCroy发布RP4030电源探头和SPMI解码软件

    高级电源分析工具

    Teledyne LeCroy同时发布了高级电源完整性分析工具包Alpha,可以对电源进行逐周期的分析,利用数值表格显示测量参数的平均值,每个周期的波形和Zoom+Gate可以真实的显示DC信号随时间变化的特性,快速的调试系统电源的行为。<
