大联大友尚集团推出基于ST产品的250W LLC谐振直流变换器开发板方案

2022/5/19 11:06:55   电源在线网
分享到:

  2022年5月19日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于意法半导体(ST)MasterGaN1+L6599A芯片的250W LLC谐振直流变换器开发板方案。

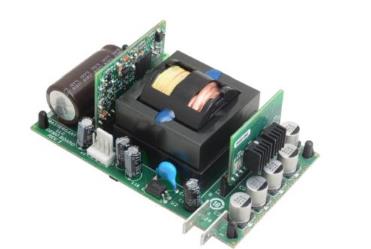

  图示1-大联大友尚基于ST产品的250W LLC谐振直流变换器开发板方案的展示板图

  随着半导体和电力电子技术的持续演进,使得人们对于电源产品在尺寸,效率,可靠性,寿命及舒适性方面的要求越来越高。在这种背景下,传统的电源技术已经很难满足应用需求,于是采用LLC谐振变换技术来实现高电源开关效率的方式被广泛应用。针对这一市场趋势,大联大友尚基于ST MasterGaN1和L6599A芯片推出250W LLC谐振直流变换器开发板方案。该方案具有高集成度,有助于客户提高功率密度与能效,简化产品设计,缩短上市时间。

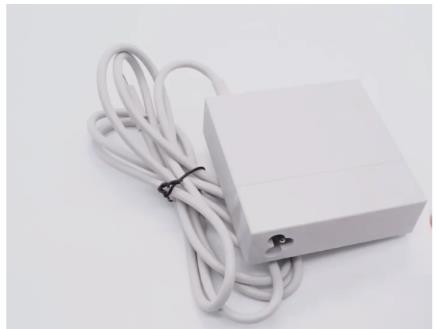

  图示2-大联大友尚基于ST产品的250W LLC谐振直流变换器开发板方案的场景应用图

  本方案由MasterGaN1驱动,MasterGaN1是一款集成STDRIVE半桥栅极驱动器和两个650V增强型GaN晶体管的产品,其最大功率可达400W,最大额定电流为10A,且低侧和高侧均具有欠压关闭保护,以防止电源开关在低效或危险条件下工作。不仅如此,MasterGaN1还内置自举二极管与内置互锁功能,可有效避免交叉传导条件。并且由于GaN电晶体出色的开关性能,使其工作频率高于普通硅基MOSFET解決方案,因此可以使用较小的电磁元件和电容,实现更高的功率密度和更低的物料清单成本。

  方案中的L6599A是一种针对串联谐振半桥拓扑的双端控制器。它提供50%的互补占空比,在同一时间内,高压侧开关和低压侧开关以180°异相的方式接通/断开。该器件的输出电压调节是通过调节工作频率来实现的。为了使用自举方法驱动高压侧开关,L6599A采用了一种能够承受600V以上电压的高压浮动结构,并配备了一个同步驱动的高压DMO。在功能方面,L6599A集成了一个非锁存的低激活禁用输入以及一个用于OCP的电流检测输入,这个组合能够提供完整的过载和短路保护功能。

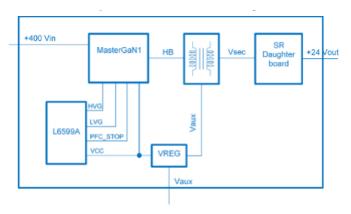

  图示3-大联大友尚基于ST产品的250W LLC谐振直流变换器开发板方案的方块图

  除此之外,方案中应用的SRK2001同步整流IC实现了LLC谐振变换器中二次侧同步整流的特定控制,确保每个同步整流器在相应的半绕组开始导通时接通,在其电流降至零时断开。并且具有自适应掩蔽时间和自适应关断逻辑的开启逻辑允许最大化SR MOSFET的导通时间,消除了对寄生电感补偿电路的需要。



  图示4-大联大友尚基于ST产品的250W LLC谐振直流变换器开发板方案的实体图

  通过结合器件的主要性能,本方案的最高能效超过94%,且凭借着高效率和小尺寸的特点,非常适用于体积、空间有限的应用。经测试,本开发板在24Vdc时,输出功率可达250W,传统前端PFC提供的标称输入电压为400V。

  核心技术优势:

  使用MarterGaN可缩减4倍空间及减轻3倍重量;

  无需要散热器设计;

  DC输入电压:400V±10%;

  DC输出电压:24V;

  输出电流可以达到10.4A;

  输出功率可以达到250W;

  应用在开关电源,充电器和适配器,工业DC-DC应用,消费类SMPS。

  方案规格:

  使用MasterGaN1高效紧凑的DC/DC转换解决方案;

  输出电压:24V;

  输出功率高达250W;

  标称输入电压:400 V+/-10%;

  效率:>92%;

  防止短路和过电流的输出;

  输入电压监视器,用于D2D转换器的正确排序和断电保护;

  电路板尺寸:100 x 60(宽x高)mm,最大组件高度:35mm;

  符合WEEE和RoHS标准;

  应用:工业DC-DC应用、适配器、消费型开关电源。
