150V同步降压型DC/DC控制器 无需外部浪涌保护器件

2016/5/25 14:08:58   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出一款高压非隔离式同步降压型开关稳压器控制器 LTC3895,该器件可驱动一个全 N 沟道 MOSFET 电源级。其 4V 至 140V (150V 绝对最大值) 输入电压范围允许使用高压输入电源或具高压浪涌的输入工作,从而无需外部浪涌抑制器件。LTC3895 在输入电压降至 4V 时可继续以高达 100% 占空比运行,从而非常适合交通运输、工业控制、机器人和数据通信应用。

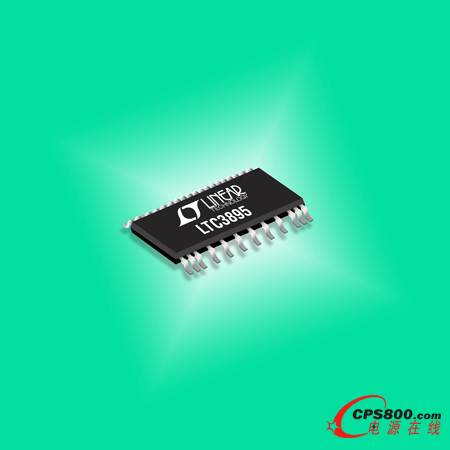

150V同步降压型DC/DC控制器 无需外部浪涌保护器件

    输出电压可设定在 0.8V 至 60V 范围,输出电流高达 20A,效率高达 96%。在休眠模式且输出电压处于稳定状态时,该器件仅吸取 40µA 电流,非常适合始终保持接通系统。一个内部充电泵允许在有压差时以 100% 占空比运行,当用电池供电且处于放电状态时,这种功能很有用。LTC3895 强大的 1Ω N 沟道 MOSFET 栅极驱动器可在 5V 至 10V 范围内调节,以能够使用逻辑级或标准级 MOSFET,从而最大限度提高效率。为了在高压输入应用中防止芯片功率消耗过高,LTC3895 提供了一个 NDRV 引脚,该引脚驱动一个可选的外部 N 沟道 MOSFET 栅极作为低压差线性稳压器给 IC 供电。EXTVCC 引脚允许使用开关稳压器的输出或其他可用电源给 LTC3895供电,从而降低功耗并提高效率。

    LTC3895 以 50kHz 至 900kHz 可选固定频率工作,也可同步至一个 75kHz 至 850kHz 的外部时钟。在轻负载时,用户可以选择强制连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 工作。其电流模式架构可提供容易的环路补偿、快速瞬态响应和卓越的电压调节。电流检测通过测量输出电感器 (DCR) 两端的压降完成,以实现最高效率,或者通过采用一个可选的检测电阻器完成。很短的 80ns 最小接通时间允许在高开关频率时实现高降压比。电流折返在过载情况下限制 MOSFET 产生的热量。其他特点包括固定 5V 或 3.3V 输出选择、集成的自举二极管、一个电源良好输出信号、可调输入过压闭锁和软启动。

    LTC3895 采用耐热增强型 TSSOP-38 封装,去掉了几个引脚以提供高压间隔。有两种工作结温级版本提供,扩展和工业级版本的温度范围为 –40°C 至 125°C,高温汽车级版本的温度范围为 –40°C 至 150°C。千片批购价为每片 4.70 美元。

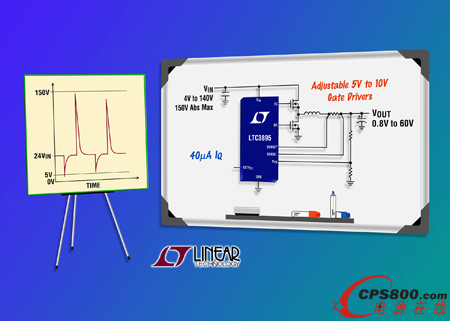

150V同步降压型DC/DC控制器 无需外部浪涌保护器件

    照片说明:150V 同步降压型控制器

    性能概要:LTC3895

    ·宽输入电压范围:4V 至 140V (150V 绝对最大值)

    ·宽输出电压范围:0.8V 至 60V

    ·输出电流高达 20A

    ·同步整流实现高达 96% 的效率

    ·40µA 低静态电流

    ·能够以 100% 占空比操作

    ·可调 5V 至 10V 栅极驱动电压以用于逻辑级或标准门限 MOSFET

    ·DCR 或 RSENSE 电流检测

    ·短的 80ns 最小接通时间可实现高降压比

    ·轻负载时可选择以连续、脉冲跳跃或低纹波突发模式工作

    ·50kHz 至 900kHz 可选固定工作频率

    ·75kHz 至 850kHz PLL 可同步工作频率

    ·电流模式控制以实现快速瞬态响应和容易的环路补偿

    ·电源良好输出信号

    ·可调输入过压闭锁<
