科索新发布一款功率为6W的强隔离DC/DC转换器,适用于医疗、工业和ICT应用

2022/5/13 16:00:26   电源在线网
分享到:

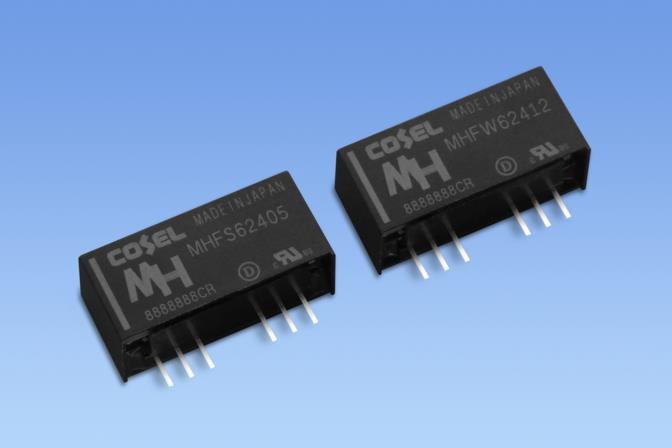

  科索有限责任公司(6905:东京)今天宣布添加一款6W强隔离DC/DC转换器,该系列转换器主要用于医疗、工业和ICT应用,采用单串联(SIP)8型包装,拥有3kVAC/4.2kVDC的增强绝缘,符合医疗隔离标准(2MOOP(250VAC)),采用加固型设计,适用存在输入/输出压差的工业应用。三种输入电压(4.5V-18V;9V-36V和18V-76V),有单输出(MHFS6)和双输出(MHFW6)两种选型,适用广泛。MH6为性能而生,最大绝缘电容仅有20pF,可降低噪声传输。科索MH具有独特设计,生产于日本,保修期为5年。

  奉行高可靠性的设计理念,科索MH6系列拥有加强型绝缘,根据安全标准进行了3kVAC和4.2kVAC绝缘测试,其变压器的设计可承受工业应用中可能出现的电压差。因为在IGBT驱动设备的电源设计方面具有长期的经验,科索设计者将大功率强隔离的最佳实践应用于此次低功率6W MH6系列中,以减少电机控制或IGBT驱动中发生的差动高压造成的隔离疲劳。科索对其进行了测试和验证,并在应用手册中提供了预期寿命曲线,帮助系统架构师采用正确的设计规则和注意事项对工业设备的闸门控制器进行开发。

  对于医疗应用,MH6系列符合第三版IEC60601-1标准中规定的2MOOP(250VAC)(操作人员保护手段)隔离要求。

  为了不用大量备货,且易于安装和维护,系统设计师要求该DC/DC变换器的输入电压范围要尽可能地大。基于以上要求,科索MH6系列提供三种宽输入电压:4.5V到18V(涵盖12V电池应用),9V到36V(包含12V和24V电池系统),18V到76V(适用24V和48V系统)。MH6系列有五种单路输出电压型号:3.3V、5V、9V、12V、15V(MHFS6)和两种两路输出电压型号:+/-12V和+/-15V(MHFW6)。两路输出型可进行串联使用,提供24V或30V的输出。单路输出MHFS6可以通过使用二次侧的“Vout Trim pin“进行调整输出电压。

  MH6系列内置过流保护电路,具有自动恢复功能。标准品有一个负逻辑遥控引脚(L:开,H:关)。

  MH6系列可在温度为-40至+85℃、相对湿度为20%至95%的(非冷凝)环境下工作。根据冷却情况,功率降额适用于温度不超过+105℃的测量点。

  为了降低传输噪音,科索研发人员将隔离电容降低到尽可能低的水平,电容最大值仅为20pF,这在为电机控制系统供电时是一个巨大的优势。

  在某些情况下,工业设备和医疗设备会受到振动的影响,可能会对SIP引脚的产品造成损伤。为了避免引脚损伤,科索MH6系列引脚用环氧树脂浇筑,加强了PCB板和模块之间的连接,使装置在要求较高的应用场合中使用时更加可靠。MH6系列已通过振动测试:10-55Hz 98.0m/s2(10G),3分钟为一周期,沿X、Y、Z轴各60分钟;震动测试:490.3m/s2(50G)11ms,沿X、Y、Z轴各一次。

  针对医疗和工业应用,MH6系列获得了认证机构的批准:UL62368-1、EN62368-1、c-UL(相当于CAN/CSA-C22.2 No.62368-1)、ANSI/AAMI ES60601-1、第三版EN60601-1、c-UL(相当于CAN/CSA-C22.2 No.60601-1)。

  为了减少用户的电路板空间,MH6系列采用SIP8封装,包装尺寸为26.0×12.0×9.5mm[1.03×0.48×0.38英寸](W×H×D),最大重量为8克。

  MH6系列电源模块符合RoHS指令,并根据低压指令进行CE标记。
