使用差分电流测量检测风险剩余电流:RC监控助您安全操作电气系统

2019/1/26 15:28:48   电源在线网
分享到:

  低压电网中的剩余电流存在一定的安全风险,如未被检测到或检测不及时,则会导致操作意外中断,并对人体和机器造成损害,从而产生昂贵的维护成本。“及早发现、警告并采取行动”是预防风险的宗旨。永久监测剩余电流必不可少,它能及时检测配电系统中的绝缘体是否有损。



  CamilleBauerMetrawattAG推出了SINEAXAM/DM、LINAXPQ和CENTRAXCU系列剩余电流模块,用于检测电气系统中的剩余电流。它拥有RCM(剩余电流监测)功能,还能直接测量电气系统中的接地导体电流。RCM功能基于Kirchhoff'sFirstLaw基尔霍夫的第一定律(接点定则),该定律表明,在电网接点中,输入电流的总和等于输出接点的电流总和。如果漏电电流流经地面产生电压差,剩余电流则会被检测到并发出警报要求操作员采取行动。系统中的剩余电流通常源于不合格的组件,例如开关电源(LED灯、计算机、光伏整流器、快速充电点等),或者是电气连接和设备中的绝缘效果差及PEN连接不良等。

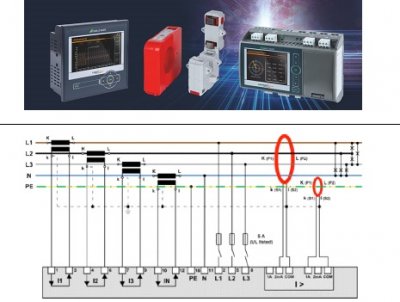

  图解:在最佳情况下,使用六个电流通道进行监控,如图所示。通道5用于RCM剩余电流监控,通道6用于直接测量接地电流(最大1000A)。

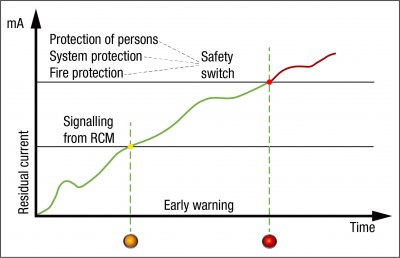

  图解:剩余电流模块降低了低压电网中电气安装的安全风险,并在电位差出现时发出预警。

  剩余电流变换器可对剩余电流进行检测。为了实现这一功能,CamilleBauerMetrawattAG在其产品组合中融入了剩余电流互感器,包括套管型和分芯型,还可为每个剩余电流通道定义单独的警报阈值和预警阈值。当超出警报阈值或测量(RCM)导线断开时,设备组警报将被激活。此外,在含有数据记录器的设备中,可通过警报日志记录所有的状态更改信息,并在事件列表中记录超出警告阈值的信息。报警信号可经由数字输出,并通过SMARTCOLLECT数据库软件显示。当前正在测量的剩余电流值可通过设备显示屏或设备网站(WebGUI)直接显示,或通过模拟输出端输出或总线接口读取。

  通过记录剩余电流的平均值,可检测剩余电流的变化状态。

  永久剩余电流监测的优势十分明显。一方面,它省去了仅指示测量状态的昂贵的定期手动检查。另一方面,持续监控可提高防火性能,防止对人体及财产造成伤害或损失。RCM常用于能源测量和网络质量分析环境,应用场景有数据中心、医院、酒店和其他公共建筑(如购物中心或机场等)、工业设施、敏感的生产单位及银行等。为避免任何安全风险,在这种情况下其阈值符合EN62020法规(例如100mA)。

  欲知更多详情,请访问www.camillebauer.com

  CamilleBauerMetrawattAG在瑞士属于中等规模企业,专注于工业测量仪表的研发与生产,主要产品包括电量监测和角度测量两大方向。德国纽伦堡GMC-I集团作为我们的母公司,在全世界拥有广泛的销售网络和电测量行业领导者的良好声誉。我们深刻理解发电、输配电及耗电过程,所推出的高质量产品为用户持续创造价值。
