大联大诠鼎集团推出基于Richtek产品的65W Type-C PD快充方案

2022/7/14 10:23:46   电源在线网
分享到:

  2022年7月14日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下诠鼎推出基于立锜科技(Richtek)RT7757+RT7220D+RT7202KLA芯片的65W Type-C PD快充方案。





  图示1-大联大诠鼎基于Richtek产品的65W Type-C PD快充方案的展示板图

  在移动设备的设计中,Type-C接口凭借着在数据线统一、数据传输等方面的显著优势,逐渐成为设计主流。并且随着移动设备的智能化水平不断提升,移动设备对于大功率快充的需求也是水涨船高。在此背景下,各手机和PC厂商都相继推出了支持PD快充的Type-C充电器以满足市场需求。然而由于市场上的PD充电器规格不同,其内部采用的方案也不尽相同。为了能给厂商提供全套的快充方案,加速产品设计,大联大诠鼎基于Richtek RT7757+RT7220D+RT7202KLA芯片推出了65W Type-C PD快充方案。

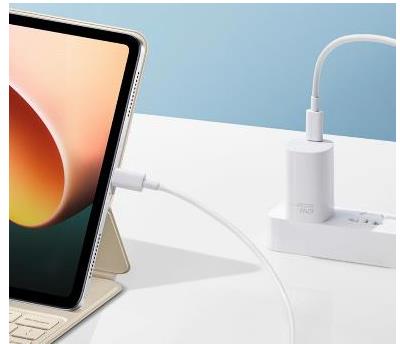

  图示2-大联大诠鼎基于Richtek产品的65W Type-C PD快充方案的场景应用图

  立锜科技(Richtek)是一家先进的模拟IC设计公司,旗下拥有丰富且全面的器件,能够为电源厂商提供全套的快充解决方案。本方案便由Richtek旗下支持零电压切换(ZVS)的PWM控制器RT7757,同步整流器RT7220D以及可编程控制器RT7202KLA组成。其中,RT7202KLA是一款包含反馈补偿和内部稳压器的可编程控制器,其内部集成的MCU可通过CC1/CC2/D+/D-接口对各种协议进行处理。

  并且该控制器还针对快充系统使用的离线式高功率密度AC/DC转换器进行了设计,可通过I2C总线上的Master/Slave通信实现输出功率的分配。另外,器件内置的反馈补偿功能不仅可以减少外部元器件的数量,同时也能改善瞬态响应能力。

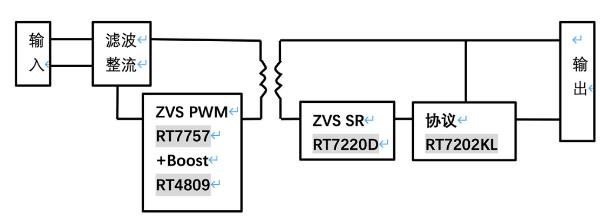

  图示3-大联大诠鼎基于Richtek产品的65W Type-C PD快充方案的方块图

  借助器件的卓越性能与公司的先进技术,本方案具有极高的集成度,且由于采用次级ZVS控制技术,方案在功耗、效率以及减少发热方面都有不俗的表现。在快充方面,本方案兼容了市面上应用范围最广的QC4.0、PD3.0以及近期热门的UFCS充电协议,能够实现100-240Vac全电压跨界适配,支持65W的标准功率输出,可以轻松为绝大多数支持Type-C供电的笔记本、手机等移动设备进行电力输送。

  核心技术优势:

  方案工作频率25KHz~130KHz;

  兼容3~20V输出;

  拥有QR/CCM与谷底开关技术,采用SR ZVS控制;

  SR控制器高达200V耐压;

  支持各种主流快充协议,特别是UFCS;

  内含各种保护机制,尤其是LPS;

  高集成,低成本。

  方案规格:

  90Vac~264Vac输入;

  5V/3A,9V/3A,15V/3A,20V/3.25A输出;

  DoE VI,6级能效;

  EMI 6dB余量;

  支持PD3.0,QC4.0,UFCS等多种快充协议;

  支持OCP,OVP,OTP,OPP,LPS各种保护机制。
