STM32嵌入式显示器:首款搭载STM32H7的高清屏幕,可为不同尺寸的屏幕提供漂亮的GUI图显

2022/9/14 17:45:53   电源在线网
分享到:

  来源:意法半导体博客

    TouchGFX开发框架的实践者Riverdi公司在最近的Display Week显示周活动上展示了其STM32嵌入式显示器产品线。该产品是一块1280 x 800分辨率、800尼特亮度的10.1英寸IPS显示屏搭配一块STM32H7电路板。Riverdi显示器支持TouchGFX Designer开发环境,开发人员可以直接在这个软件上开发自己的图形用户界面。该公司还为开发者提供非真空半贴合触屏、触控面板和安装框架选择,工程师可以根据各自的需求定制显示器配置,优化价格。此外,Riverdi是一家为数不多的小批量提供嵌入式显示电路板的公司。

  对于嵌入式系统,为什么显示器仍然是一个挑战?

  小批量采购问题

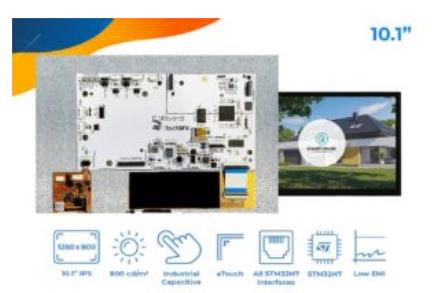

  ▲STM32嵌入式显示器

  显示屏采购依旧是嵌入式系统开发项目中最昂贵和最复杂的环节,尤其是小批量采购。显示器厂商通常不知如何执行只有1,000或10,000件的订单,或者无法保证长期小批量供货。结果,小企业要么承担大量订购带来的巨大经济风险,要么承担因所需产品停产,被迫重新设计系统的开发风险。然而,图形用户界面人气越来越高,并且比以往任何时候都更普及。

  TouchGFX等图形界面开发框架极大地简化了应用开发任务,降低了企业入市门槛。摆在嵌入式开发者面前的挑战是如何与显示器厂商打交道,因为显示器制造工艺更倾向大批量订货。

  创建生态系统,应对开发挑战

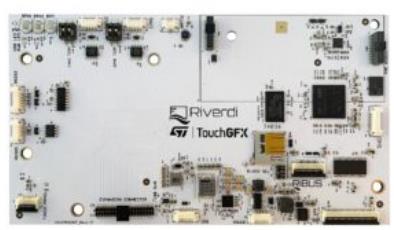

  ▲STM32嵌入式显示器的STM32H7电路板

  意法半导体推出的X-NUCLEO-GFX01M2和X-NUCLEO-GFX02Z1正是为了应对这一挑战,这两款显示器扩展板的设计意图是帮助企业降低显示器物料清单成本,此外,它们的目标应用还包括较小屏幕的开发项目。因此,Riverdi在一个开箱即用的开发工具上提供高清屏幕,填补了嵌入式系统无高清屏的市场空白。为了克服这一挑战,意法半导体和Riverdi合作,确保STM32嵌入式显示器支持TouchGFX Designer软件,并且可以运行TouchGFX板级支持包,开发人员只需点击鼠标即可运行演示程序,甚至可以用STM32CubeMX和STM32CubeIDE,等工具开发图形应用。

  STM32嵌入式显示器如何解决这一挑战?

  让高清显示器无处不在

  Riverdi选择了集成2 MB闪存和1 MB RAM的双核STM32H747XIH6微控制器。该嵌入式显示系统还提供最高64 MB的外部QSPI闪存和8 MB的外部SDRAM存储器,分别用于保存图形数据和帧缓冲。在这个显示板上还有一个micro-SD卡插槽,用于扩展系统存储容量。Riverdi选择这款MCU是因为看重它的双核架构,这意味着可以驱动两块屏幕。因此,该公司增加了一个RiBUS端口,用以简化多屏嵌入式系统设计,这在业内极为罕见。最后,Riverdi增强了电路板的抗电磁干扰能力,帮助客户满足区域认证要求。

  帮助工程师按需定制设计

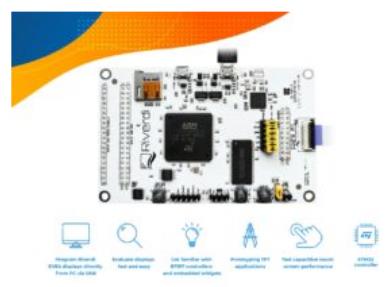

  ▲Riverdi的STM32评估板

  工程师可以按照实际需求定制STM32嵌入式显示器,选择是否用触控屏、真空全贴合屏或有空隙的半贴合屏、触摸感测形状,以及是否要安装框架。因此,这应该能够帮助开发团队根据各自的需求准确地确定系统预算。该公司还提供不带显示屏的STM32评估板。该评估板带有Riverdi EVE4显示模块,支持Riverdi的3.5英寸到10.1英寸的显示器。因此,寻求更小屏幕的设计师仍然可以绕过小批量采购元器件所遭遇的市场挑战。此外,Riverdi还在开发MIPI DSI接口的分辨率较低的STM32嵌入式显示器。
