凌力尔特推出14位310Msps双通道ADC系列模数转换器

    日前，凌力尔特公司推出双通道 (LTC2158-14) 和单通道 (LTC2153-14) 高 IF 采样 14 位、310Msps 模数转换器 (ADC)，这两款器件专为多种带宽数字预失真 (DPD) 线性化应用而设计。数字预失真是一种闭环反馈系统，在基站发送器输出端对失真带宽采样，并调节输入信号，以消除功率放大器的互调失真分量。这使发送器能以 1dB 压缩点的最高频率工作，在这种情况下，功率放大器 (PA) 的响应是非线性的。

    由于可用 ADC 的性能事先受到限制，所以取决于采用 IF 采样还是 I/Q 采样 DPD 架构，发送带宽限制到 20MHz 至 40MHz。为了对一个 20MHz 的发送带宽进行线性化处理，用于执行线性化算法的反馈环路必须获取至 100MHz (发送带宽的 5 倍) 的 5 阶互调分量，因而需要一个最小采样速率为 200Msps (用于 IF 采样) 或 100Msps (用于 I/Q 采样) 的 12 位 ADC。由于移动用户的数据需求日益增加，因此新一代基站要设计为实现高得多并可达 60MHz 的发送带宽。为了实现 60MHz 发送带宽的线性化，要求一个 ADC 具 14 位最低分辨率以及最低采样率为 300Msps 的 I/Q 采样架构。此外，闭环 DPD 算法要求反馈通路具有较短的延迟，以在功率放大器中实现更高的效率。

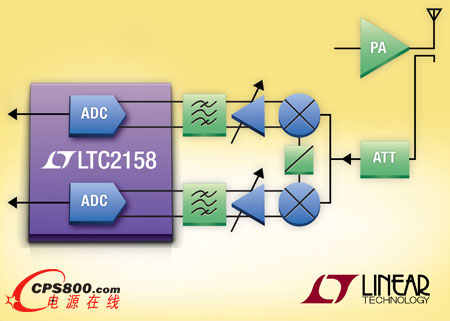

    LTC2158-14 是市场上第一款利用 I/Q 采样实现高达 60MHz 发送带宽线性化的双通道、310Msps ADC，可提供仅为 5 个时钟周期的短流水线延迟，以实现快速适应。单通道版本 LTC2153-14 非常适用于发送带宽高达 30MHz 的 IF 采样架构。

    双通道 LTC2158-14 用 1.8V 单电源工作，具易于驱动的 1.32Vp-p 输入范围，在 310Msps 时每通道消耗 362mW，并在基带提供 68.8dB 的信噪比 (SNR) 性能和 88dB 的 SFDR。LTC2158 和 LTC2153 是引脚兼容的 170Msps 至 310Msps 双通道和单通道 ADC 系列的两款器件，该系列提供 14 位和 12 位分辨率。1.25GHz 的模拟全功率带宽和 0.15psRMS 的超低抖动能以卓越的噪声性能实现 IF 频率的欠采样。这些 ADC 提供双数据速率 (DDR) LVDS 数字输出以及可编程的 LVDS 输出电流和可选的 100Ω 端接电阻。<
