单片双通道4A电源通路理想二极管LTC4415

2011/11/11 10:23:24   电源在线网
分享到:

    凌力尔特公司推出单片双通道 4A 电源通路 (PowerPath™) 理想二极管 LTC4415,该器件为减少热量、压降和占用的电路板空间而设计,同时可在电源切换电路中延长电池运行时间。对于那些需要理想二极管“或” (Diode-ORing) 功能以实现负载均分或在两个输入电源之间自动切换的应用而言,LTC4415 是理想的选择。LTC4415 的超低 15mV 正向电压显著低于肖特基二极管的正向电压,因此可延长电池运行时间,并扩大工作电压范围,同时确保在电源切换时无振荡。很低的 50mΩ 导通电阻可降低功耗并减少热量。

    LTC4415 使两个电源能一起工作,从 OUT 引脚回流至 IN 引脚的反向电流小于 1µA,从而确保高效率的电源二极管“或”。该 IC 在低至 1.7V 和高达 5.5V 时工作,从而能很好地与超级电容器备份系统配合,并支持采用更低电压电源轨的趋势。其他应用包括一般情况下从多个输入电源吸取功率的系统,例如大电流电源通路开关、不间断电源、电池备份系统、具电池备份的应急系统、逻辑控制电源开关、以及汽车和工业系统。

    LTC4415 每个理想二极管的最大正向电流为 4A,是可调的,以实现系统灵活性,同时该 IC 消耗不到 45uA 静态电流。理想二极管的电流可以通过电流限制调节引脚的电压进行监视。采用具精准门限的互补输入 EN1 和 /EN2 对两个理想二极管进行独立使能,并能任意确定其优先级排序。如果任何一个输出电压超过其各自的输入电压,那么该理想二极管就关断,且开漏状态引脚指示这种传导状态。当芯片温度接近过热停机温度,或者如果输出负载超过电流限制门限时,那么相应的报警引脚就被拉低。内部热量限制电路在出现故障情况时保护该器件,而软启动可限制启动时的浪涌电流。

    LTC4415 有 E 级和 I 级版本,两种版本的额定工作温度范围均为 -40°C 至 125°C,采用耐热增强型 16 引线 3mm x 5mm DFN 和 MSOP 封装。千片批购价为每片 2.95 美元。

单片双通道4A电源通路理想二极管LTC4415

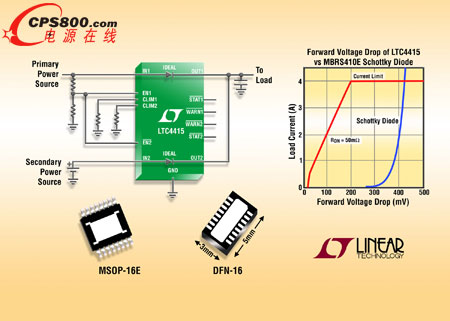

    照片说明:双通道、单片 4A 低损耗 PowerPathTM 理想二极管

    性能概要:LTC4415

    · 双通道 50mΩ 单片低泄漏理想二极管

    · 1.7V 至 5.5V 的工作电压范围

    · 每个二极管的可调电流限制高达 4A

    · 15mV正向压降 (在调节状态中)

    · 44µA 低工作电流

    · 利用二极管“或”实现平稳切换

    · 负载电流监视器

    · 精确启动门限以设定切换

    · 软启动以限制启动时的浪涌电流

    · 状态引脚指示正向二极管传导

    · 具报警功能的电流和热量限制

    · 耐热增强型 16 引线 MSOP 和 DFN (3mm x 5mm x 0.75mm) 封装<
