Diodes 100V线性LED驱动器 为低功率照明设计去除杂波

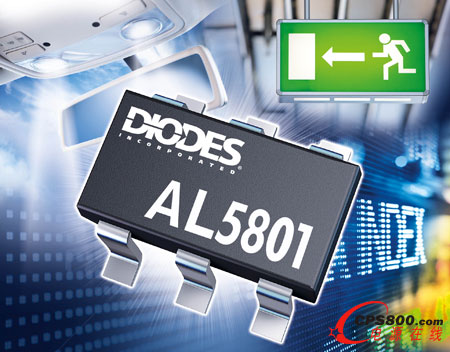

    Diodes公司推出AL5801线性发光二极管（LED）驱动器，仅需两个外加组件，就可以为设计人员简化汽车内部、指示牌及一般照明控制电路。这款占位小、采用SOT26封装的器件，把一个100V额定N通道MOSFET集成于一个经过预先偏置的NPN晶体管，能驱动由多达三十个20mA至350mA低功率串联LED组成的链路。

    AL5801的开放漏极 (open-drain) 输出可在1.1V至100V电压下操作，可支持常用的12V、24V和48V 导电轨；LED电流则以外部低值电阻器来设定。通过在电阻器上产生一个0.56V参考电压，驱动器的内部控制晶体管有助减少功率损耗，确保足够的电源电压。

    基于参考电压的负温度系数，输出电流会随着温度上升而自动减少，从而保护LED链路免受损毁，有效改善电路的整体可靠性。此外，AL5801的操作温度范围宽达-40°C至+150°C，可以在印刷电路板空间有限的情况下直接贴装于LED 旁边。

    对于需要简单LED调光功能的应用而言，驱动器可通过外部的开放集电极 (open-collector) NPN晶体管或开放漏极N通道MOSFET驱动其带有脉冲宽度调变（PWM）信号的偏压管脚 (bias pin) ，从而支持PWM输出电流的调节。<
