高效率PoE++ PD控制器提供高达90W的传送功率

2012/8/28 13:52:21   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出 LTPoE++™、PoE+ 和 PoE 兼容的受电设备 (PD) 接口控制器 LT4275,该器件适用于需要高达 90W 传送功率的应用。PoE+ 将最大 PD 功率传送限制到 25.5W,就现今新一类需要大量功率的应用 (例如: 微微蜂窝、基站、标志和室外热感摄像机) 而言,这样的功率是不够充足的。凌力尔特的 LTPoE++ 标准将该功率预算扩展为 4 个不同的功率级 (38.7W、52.7W、70W 和 90W),从而满足了这一市场的需求,实现了完整的大功率 LTPoE++ 系统。LTPoE++ 标准运用的分类方案可简单地实现 LTPoE++ 供电设备 (PSE) 控制器和 LTPoE++ PD 控制器,以可靠地相互通信,同时保持与 IEEE 标准设备的互操作性。LT4275A (LTPoE++)、LT4275B (PoE++) 和 LT4275C (PoE) 仅用单个 IC 就能高效率地向 PD 负载供电。

    与集成了功率 MOSFET 的传统 PD 控制器不同,LT4275 控制一个外部 MOSFET,以大幅降低总的 PD 热量,并最大限度地提高电源效率,这在较高功率级时尤其重要。这种新型方法允许用户改变 MOSFET 的大小,以满足应用的特定热量和效率要求,如果必要,还允许使用低 RDS(ON) 30mΩ MOSFET。LT4275 可将 PSE 识别为符合 IEEE 802.3af 13W 功率级的 Type 1 硬件、符合 IEEE 802.3at 25.5W 功率级的 Type 2 硬件、或者符合 38.7W 至 90W 功率级的 LTPoE++ 硬件,并传送相应的功率。就高效率功率分配而言,PD 用户可配置一种代表 PD 功率使用情况的分类。100V 绝对最大额定输入电压意味着 LT4275 可非常容易地使 PD 承受最常见的以太网电压浪涌,并保护 PD 免受这类浪涌的影响。一个具备特征损坏信息的可编程辅助电源引脚提供了低至 9V 的支持。LT4275 还包括一个电源良好输出、内置特征电阻器、欠压闭锁和全面的热保护。

    LT4275 有工业级和汽车级版本,分别支持 -40°C 至 85°C 和 -40°C 至 125°C 的工作温度范围,采用小型 RoHS 兼容的 10 引脚 MSOP 或 3mm x 3mm DFN 封装。LT4275 的千片批购价为每片 1.45 美元,已开始批量供货。LT4275 为凌力尔特现有的 PD 产品提供了一条升级途径,这包括了 LTC4265 PoE++ PD 控制器,并可无缝地连接至凌力尔特任何最新的 PSE 控制器,这包括单端口 LTC4274、4 端口 LTC4266 和 12 端口 LTC4270 / LTC4271 芯片组。

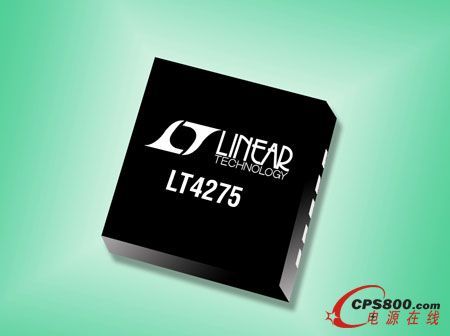

70W 以太网供电 PD 接口控制器

    照片说明:70W 以太网供电 PD 接口控制器

    性能概要:LT4275

    · IEEE 802.3af/at 和 LTPoE++ 受电设备 (PD) 控制器

    · LTPoE++ 支持高达 90W 的功率级

    · LT4275A 支持以下所有标准:

    o LTPoE++ 38.7W、52.7W、70W 和 90W

    o 符合 IEEE 802.3at 25.5W 要求

    o 符合高达 13W 的 IEEE 802.3af 的要求

    · LT4275B 是 IEEE 802.3at/af 兼容

    · LT4275C 是 IEEE 802.3af 兼容

    · 100V 绝对最大输入电压

    · 集成的特征电阻器

    · 外部热插拔 (Hot Swap™) N 沟道 MOSFET 实现最低功耗和最高系统效率

    · 可编程辅助电源支持低至 9V 电压

    · 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装<
