凌力尔特公司推出 6 通道 SPI / 数字或 I2C 数字微型模块 (µModule®) 隔离器 LTM2883，该器件具备 3 个稳压的电源轨以用于 3.3V 和 5V 系统。在工业系统应用中，地电位可能变化非常大，常常超过可容许的范围，这有可能中断通信，甚至毁坏组件。LTM2883 通过电气方式隔离通信信号以断开地环路，从而隔离了内部电感隔离势垒每一侧的逻辑电平接口，该势垒可承受非常大并高达 2,500VRMS 的共模电压范围。LTM2883 的低 EMI 隔离型 DC-DC 转换器为通信接口供电，并提供可调的 5V、 +12.5V 和 -12.5V 电源输出，非常适用于为数据采集系统中的数据转换器供电。凭借 2,500VRMS 的电流隔离、内置辅助电源和一个以高达 20Mbps 速率工作的通信接口，LTM2883 无需外部组件，为隔离式数据通信提供了一款简单的 µModule 解决方案。
LTM2883 有两种通信接口版本。LTM2883-I 是 I2C 兼容的，可在高达 400kHz 的频率工作，具备双向串行数据 (SDA) 和时钟 (SCL) 以及 3 个额外的隔离式 CMOS 逻辑信号，这些逻辑信号以高达 20Mbps 的速率运行。LTM2883-S 是 SPI 兼容的，总共提供 6 个 CMOS 数字隔离器通信通道。所有通道都以高达 20Mbps 的速率工作，包括 3 个正向信号 (/CS、SCK 和 SDI) 和 3 个反向信号 (SDO、DO1 和 DO2)。当针对 SPI 通信而配置时，单向通信的最高时钟速率为 8MHz，而在往返双向工作时则为 4MHz。
内置的 2MHz DC-DC 转换器为 LTM2883 供电，并在整个工作温度范围内允许 3 个隔离式电源输出的每一个都能提供高达 20mA。逻辑电源引脚可与低至 1.62V 的低压微控制器直接连接，ON 引脚使 LTM2883 能利用不到 10µA 的电流停机。其他特点包括：在共模瞬态高于 30kV/µs 时不间断通信；跨隔离势垒提供坚固的 ±10kV ESD HBM。
LTM2883 有 3.3V 或 5V电压版本。LTM2883 采用 15mm x 11.25mm 表面贴装 BGA 封装；所有集成电路和无源组件都内置于这个符合 RoHS 要求的µModule 封装中。

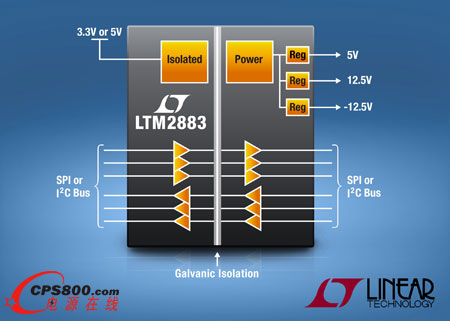

照片说明：隔离式 4MHz SPI 接口
性能概要：LTM2883
· 达到 UL 额定规格的 6 通道逻辑隔离器：2500VRMS
· UL 认证文件编号 E151738
· 隔离式可调 DC 电源
o 3V 至 5V (电流高达 30mA)
o ±12.5V (电流高达 20mA)
· 无需外部组件
· 可承受高共模瞬变：30kV/µs
· 高速工作：
o 10MHz 数字隔离 (LTM2883-S)
o 8MHz / 4MHz SPI 隔离 (LTM2883-S)
o 400kHz I2C 兼容隔离 (LTM2883-I)
· 3.3V (LTM2883-3) 或 5V (LTM2883-5) 工作电压
· 1.62V 至 5.5V 逻辑电源以实现灵活的数字连接
· 跨隔离势垒提供 ±10kV ESD HBM
· 15mm x 11.25mm x 3.42mm BGA 封装<
