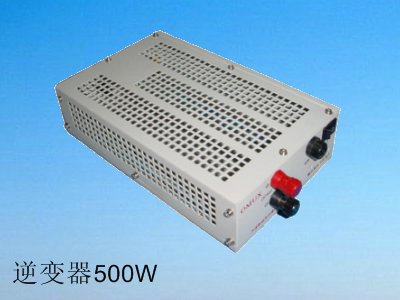

修正正弦波逆变电源500W
产品详情
UPS-50048逆变电源使用说明
本逆变电源采用开关电源变换技术而设计的 ,具有体积小、重量轻、效率高、寿命长的特点,并具有超压、欠压、过载保护,且输入输出完全隔离。
一、技术指标
型号:UPS-50048
输入参数: 输出参数
输入电压范围 DC48V (40~56V) 输出波形 修正正弦波, f=50Hz±2Hz
输入欠压保护 DC40V±2V蜂鸣器响,信号灯亮,低2V后切断输出 输出功率: 额定:500W,
>1.3倍过载保护
输入超压保护 DC58V±2V 输出电压: 220V±5%
转换效率: >80%
外形尺寸: 238*145*60mm
抗电强度: 输入———外壳:DC500V(1min), 输出———外壳:AC1500V(1min),
输入——— 输出AC1500V(1min)
二、前板说明:
1) 信号灯:输出: 输出指示,红色
超压: 输入超压指示,黄色
欠压: 输入欠压指示,黄色
输入: DC48V接入指示,绿色
2) 开关:当输入48V接入后,打开此开关, 电源工作。
3) 输入保险:15A,(保险管6*30)
4) 输入端子: 107接线柱,红+黑-
三、后板说明:后板设有输出保险(保险管5*20)及输出插座。(标准双头五空插座)
四、其他说明:
● 先接入48V后打开开关接入负载工作,避免带载接入导线,引起电弧烧坏端子;
● 接入的48V超过58V±2V时,黄灯亮,电源不启动;
● 接入的48V低于或电源电压降低到40V±2V时,其欠压灯亮,蜂鸣器报警,继续使用,低2V后电源自行关闭,以保护蓄电池。
● 当负载超过额定负载1.3倍时,电源关断输出,去除过载重新启动电源。
● 因本机波形为修正正弦波,故用普通万用表,或数字万用表不能准确测量输出电压。
