产品概述：

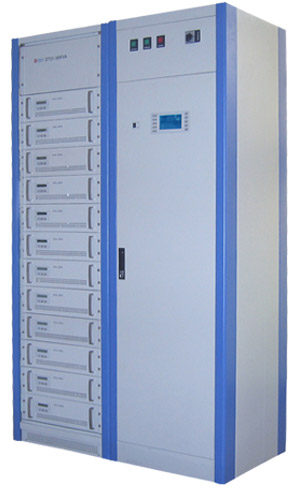

DT31、DT33系列模块化不间断电源系统，是为满足通信系统、电力系统的更高要求而设计的高可靠性产品。该系统采用我公司独创的在线式三变换结构，三进单出、三进三出两种运行方式，输入市电、电池组和交流输出三者之间相互隔离，因此可为负载提供高品质正弦波输出和全方位的保护；该电源系统由多台独立的功率模块并联，在无主同步的条件下运行，实现了N+X并联冗余备份工作，大大提高了系统的整机可靠性；该电源系统能方便灵活的与用户现有的大容量48V、110V、220V电池组相匹配使用，节省了用户对电池组的投资和维护；该电源系统具有完善的自我检测和保护功能、大屏幕LCD显示、智能化的“人-机”对话菜单及远程监测监管功能。
DT31、DT33系列模块化不间断电源系统，与常规UPS相比较，具有冗余小、扩容维护方便，并可充分利用了直流电源系统完善的电池管理功能，特别适用于交换、移动、数据、传输、计费等通信行业及电力、铁道、银行等其他要求高可靠的不间断交流供电场所，是一种新型的先进供电方案。
★系统规格：
名称型号: DT31-030 DT31-060 DT33-090
进出线方式： 三进单出 三进单出、三出 三进单出、三出
输出容量: 30KVA以内 60KVA以内 90KVA以内
外观（W×H×D mm） 600×600×2000 1200×600×2000 1800×600×2000
★ 交流输入
电压范围： 380V±20%
输入方式： 三相无中线
频率范围： 45Hz~55Hz
输入功率因数： >0.95
★直流输入
输入额定电压： 48VDC 110VDC 220VDC
输入电压范围： 40V~57V 92V~132V 187V~264V
输入端反灌相对宽频杂音电流： <10%
输入端反灌相对衡重杂音电流： <1%
★交流输出指标
输出电压： 220V 380V+N
输出方式： 单相 三相
功率因数： 0.8(感性负载，容性负载)
电压失真度： 线性负载≤3%，非线性负载≤5%
频率： 市电在50HZ±10%内时，输出跟踪市电频率,相位差小于3度;市电超限或电池供电时输出为50Hz±0.2%
峰值因数： 3︰1
整机效率： ≥92%（交流供电）≥88%（电池供电）
均流精度： ≤5%
转换时间： 0ms
动态响应瞬变范围： 负载在10%~100%或100%~10%之间变化，其输出电压≤2%
负载不平衡能力： ------- 可承受100%不平衡负载
噪声（1m）： ≤55DB
显示方式： 240×128点阵LCD
电磁兼容满足： EN50091-2 CLASS B
抗干扰满足： IEC 1000-4-2.3.4.5.11
安全规范要求： CCEE（EN60950）
★环境指标
工作温度： -5℃~40℃
存储温度： -25℃~60℃
相对湿度： 5%~95%
海拔高度： ≤1500米　
技术特点：
★ 全方位的电源保护方案
功率模块采用我公司独创的在线式三变换结构，输出稳定度高，无切换时间；交流输入、电池组与交流输出三者之间相互隔离，可完全抑制电网中的各种谐波电压、瞬间掉电、高压脉冲、浪涌、电压突变等杂讯干扰，保证电源始终为负载提供全方位保护和高品质正弦波电源。
★ 节省投资，提高设备利用率
系统采用模块化N+1备份工作，因此可支持未来不可预见的功率密度，降低了传统不间断电源扩容、升级的风险，具有边成长边付款的系统结构和能力，避免了规模过大和投资过度。
系统可灵活的利用局方现有的48V、110V、220V电池组作本系统的后备直流电源，不仅可以减少用户对电池组和充电器的投资，还可避免对电池组的分散管理和维护，提高电池组的可靠性和利用率。
★ 独创的交流并机技术
模块内部采用了我公司独创的无主同步、低差自主均流技术和环流抑制技术，逆变模块并联工作时其电流不均衡度小于5%，环流小于1％，而且并机数量不受限制。
★ 简便的扩容与维护
　 模块电源可以带电拔插，即使没有专业的技术人员在现场，用户也可以方便的扩容和维护。
★ 系列化设计制造
可为用户配置单进单出、三进单出、三进三出等不同工作模式，输出功率从3KVA～90KVA不同容量的产品。
★ 智能化电池管理
根据电池充电曲线，自动进行均浮充控制，延长电池使用寿命；当系统电池电压低于电池电压下限时,系统自动关机。
★ 无污染的绿色电源
功率模块内置无源功率因数校正电路，采用12脉冲整流滤波技术，可大幅降低输入电流谐波（1THD≤5%），输入功率因数高于0.95，对电网不会造成干扰。
★ 完备的本机监控管理
监控单元采用多极分散式控制，大屏幕LCD液晶显示，智能人机对话菜单，实时监测、控制各模块电源、输入交流配电、直流配电和输出交流配电等各单元的参数和状态，随时设置和存储各项告警参数、告警记录。
★ 一体化、单元化设计
输出容量在30KVA以下的系统采用一体化设计，即单个机柜上实现交直流配电、模块电源的集中管理和集中监控，方便用户操作使用；输出功率30KVA~90KVA以下的系统采用单元化设计，即多机柜按功能分单元集成。
★ 优良的电磁兼容特性
模块电源内的直流升压电路运用了先进的反灌杂音抑制技术，无需附加外接设备，即可完全符合电磁兼容标准，确保与共用直流屏的其他设备互不干扰。
