CL311三相多功能标准表
公司名称：深圳市科陆电子科技股份有限公司
所属类别：电源配套分类>>测试仪器
电子信箱：marketing@szclou.com
联系电话：0755-26719656 26719657
联 系 人：王培太
更新时间：2008-2-18 16:41:46
所属类别：电源配套分类>>测试仪器
电子信箱：marketing@szclou.com
联系电话：0755-26719656 26719657
联 系 人：王培太
更新时间：2008-2-18 16:41:46
产品详情
用途与功能
主要用于测量三相电路各相电压电流的有效值、相位及相位差，各相有功功率、无功功率、视在功率及总有功功率、总无功功率、总视在功率、功率因数和频率，测定各种单相、三相有功、无功电能表的误差。
可以测量电压、电流波形失真度及2-21次谐波含量，同时显示谐波棒图，形象表示谐波分量大小；可以显示电压、电流波形。
能同时测定八块电能表的误差。
能测量三相电压、电流对称度，电压、电流、功率稳定度，电能标准偏差估计值。
能实时显示电压电流相量图，便于进行接线分析。
本产品可以作为检验电能表和电工仪表的标准表，也可用于各种交流电量的精密 测量，适用于电力部门、计量部门、质检部门、科研单位、工业企业、电能表和电工仪表生产企业等。
主要特点
技术指标过硬，电压、电流、功率、电能测量误差全部用相对误差表示，在测量范围内保持同样的测量准确度。
测量范围宽，量程自动切换。
测量分辨率高，6位数字显示，电压、电流、功率分辨率优于10-5，相位分辨率0.001°，频率分辨率0.001Hz。
无功功率测量有三相四线真无功、三相三线真无功、三元件90°人为无功、二元件90°人为无功、二元件60°人为无功等多种方式，适用于检验各种测量原理的无功功率表和无功电能表。
软件校准，方便快捷，稳定可靠。
具有标准电能脉冲输出，脉冲常数自动设置，也可人工设置。
大屏幕LCD显示，汉字提示，界面清晰，操作方便。
具有RS232接口，可通过PC机进行控制和数据管理。
分类
CL311型三相多功能标准表，0.05级；
CL311B型三相多功能标准表，0.1级。
技术指标
电压量程：60V、100V、220V、400V、600V、1000V，自动量程切换。
电流量程：0.1A、0.2A、0.5A、1A、2A、5A、10A、25A、50A、100A，分25A和100A两个电流输入端口，在各自端口范围内，量程自动切换。
测量准确度（RD—读数，RG—量程）

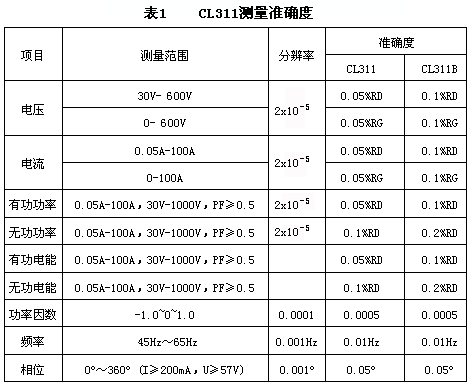

测量准确度指标见表1。
电能脉冲输出
脉冲常数设置范围：（1~599999999）r/kWh（r/kvarh）。
最高脉冲频率：10kHz。
电能脉冲输入
脉冲常数设置范围：（1~599999999）r/kWh（r/kvarh），可以输入带小数点的数。 校验脉冲数设置范围：1~9999999。
输入脉冲最高频率：10kHz。
工作电源：AC220V±15%，50Hz。
功率损耗：约30VA。
工作环境：温度5℃～40℃，相对湿度≤85%，无腐蚀性气体。
外形尺寸：448mm×317mm×132mm。
整机重量：8.5kg。
主要用于测量三相电路各相电压电流的有效值、相位及相位差，各相有功功率、无功功率、视在功率及总有功功率、总无功功率、总视在功率、功率因数和频率，测定各种单相、三相有功、无功电能表的误差。
可以测量电压、电流波形失真度及2-21次谐波含量，同时显示谐波棒图，形象表示谐波分量大小；可以显示电压、电流波形。
能同时测定八块电能表的误差。
能测量三相电压、电流对称度，电压、电流、功率稳定度，电能标准偏差估计值。
能实时显示电压电流相量图，便于进行接线分析。
本产品可以作为检验电能表和电工仪表的标准表，也可用于各种交流电量的精密 测量，适用于电力部门、计量部门、质检部门、科研单位、工业企业、电能表和电工仪表生产企业等。
主要特点
技术指标过硬，电压、电流、功率、电能测量误差全部用相对误差表示，在测量范围内保持同样的测量准确度。
测量范围宽，量程自动切换。
测量分辨率高，6位数字显示，电压、电流、功率分辨率优于10-5，相位分辨率0.001°，频率分辨率0.001Hz。
无功功率测量有三相四线真无功、三相三线真无功、三元件90°人为无功、二元件90°人为无功、二元件60°人为无功等多种方式，适用于检验各种测量原理的无功功率表和无功电能表。
软件校准，方便快捷，稳定可靠。
具有标准电能脉冲输出，脉冲常数自动设置，也可人工设置。
大屏幕LCD显示，汉字提示，界面清晰，操作方便。
具有RS232接口，可通过PC机进行控制和数据管理。
分类
CL311型三相多功能标准表，0.05级；
CL311B型三相多功能标准表，0.1级。
技术指标
电压量程：60V、100V、220V、400V、600V、1000V，自动量程切换。
电流量程：0.1A、0.2A、0.5A、1A、2A、5A、10A、25A、50A、100A，分25A和100A两个电流输入端口，在各自端口范围内，量程自动切换。
测量准确度（RD—读数，RG—量程）
测量准确度指标见表1。
电能脉冲输出
脉冲常数设置范围：（1~599999999）r/kWh（r/kvarh）。
最高脉冲频率：10kHz。
电能脉冲输入
脉冲常数设置范围：（1~599999999）r/kWh（r/kvarh），可以输入带小数点的数。 校验脉冲数设置范围：1~9999999。
输入脉冲最高频率：10kHz。
工作电源：AC220V±15%，50Hz。
功率损耗：约30VA。
工作环境：温度5℃～40℃，相对湿度≤85%，无腐蚀性气体。
外形尺寸：448mm×317mm×132mm。
整机重量：8.5kg。
