光伏控制器

点击查看原图
公司名称:阳光电源股份有限公司
所属类别:电源配套分类>>电子元件
电子信箱:market@sungrowpower.com
联系电话:0551-5327828 5327838
联 系 人:郑先生/史先生
更新时间:2011-3-29 10:42:56

产品详情

Light系列光伏控制器采用微处理器和无触点控制技术,快速地将光伏组件发出的电能贮存到蓄电池,脉宽调制(PWM)技术,具备各种控制和保护功能。阳光电源具有多年生产光伏控制器的设计经验和大量的用户,产品质量稳定、可靠性高,可适应各种恶劣场所。多样化的设计外观和功能设计,可与您的系统无缝连接,组成灵活多变的系统,满足个性化的需求。

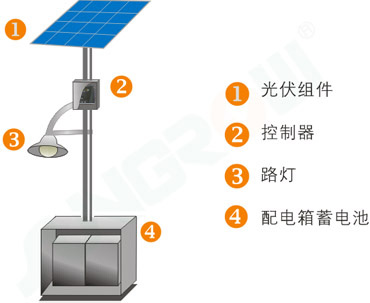

[原理图解]

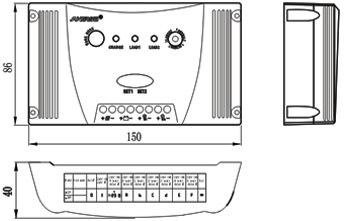

[尺寸图]


[特 点]

·微处理器控制,实现充放电的智能化控制;
·采用低损耗,长寿命的MOSFET场效应管作为控制器的主要开关器件;
·脉宽调制(PWM)技术,充电效率高;
·两路负载输出,每路负载的工作模式可分别设置,使用灵活、方便;
·负载输出双时段功能;
·输出吸收回路设计,可带感性负载;
·彩色LED灯指示蓄电池、负载、充电等的状态,直观、简洁;三种负载控制方式选择:无光控的自动方式、光控开光控关、光控开时控关,其中时控关的时间在2-15小时内可任意设置,间隔为1小时,实现精细定时;
·记忆功能,控制器失电重新上电后,自动按失电前的模式工作;
·蓄电池电能充满后,MOSFET场效应管开路,减小损耗,延长寿命;
·浮充电压的温度补偿功能。


[充电模式]

        强充电功能,当蓄电池电压过低时, 此功能自动开始, 控制器提高蓄电池的最终充电电压,当蓄电池电压达到理想值时,开始强充电倒计时程序,定时时间到,退出强充电状态。因此, 既充分利用太阳能又保护了蓄电池,延长其使用寿命。


[保护功能]
        蓄电池过充、过放,太阳能板反接、蓄电池反接、蓄电池开路、控制器温度过高、负载过压、负载短路、夜间防反充电等多种保护功能。

 型号

SD1205/C1-2T
SD1210/C1-2T
SD2405/C1-2T
SD2410/C1-2T
 额定充电电流
5
10
5
10
 额定放电电流(A/每路)
2.5
5
2.5
5
 额定电压(V )
12
24
 低电压保护(关负载1)(V )
≤11.4
≤11.4
≤22.8
≤22.8
 低电压恢复(V )
≥12.4
≥12.4
≥24.8
≥24.8
 过放保护电压(V )
≤10.8
≤10.8
≤21.6
≤21.6
 过放恢复电压(V )
≥12.4
≥12.4
≥24.8
≥24.8
 过高保护电压(V )
≥17.5
≥17.5
≥35
≥35
 过高恢复电压(V )
≤15
≤15
≤30
≤30
 快充最终电压(V )
不超过14.4
不超过28.8
 浮充电压(V )
13.7
27.4
 温度过高保护(℃ )
≥75%
 温度过高恢复(℃ )
≤65%
 温度补偿(mV/℃ )
-20
-40
 工作温度(℃ )
-35 ~ +55
 光电池额定电压(V )
17
34
 防护等级
IP20
 海拔高度(m)
≤5500
 外形尺寸(宽×高×深mm)
150×86×40
 安装孔尺寸(mm)
144×68
