航空地面静变电源

点击查看原图
公司名称:西安爱科电子有限责任公司
所属类别:电源产品分类>>变频电源
电子信箱:xa-xym@163.com
联系电话:029-85691735*8628
联 系 人:薛艳梅
更新时间:2011-6-2 11:00:30
点击这里与企业谈话
产品详情

航空地面静变电源

    航空地面静变电源是我公司采用最新电力电子和智能控制技术,针对飞机和机载设备地面供电需要,专门为航空军事工业部门、部队、民航研制生产的400Hz交流和28.5V直流电源设备。可广泛用于机库、机坪、登机桥、电子车间、实验室等有交流市电供应的使用地点,具有波形品质好、体积小、重量轻、噪音低、无污染、运行费用低等优点。

      技术特点

  1. 采用三相电压解耦控制技术,能适应任意不平衡负载
  2. 第三代IGBT器件实现大功率变流,标准功率等级到180kVA, 现场运行容量最大到450kVA,为业界之最
  3. 瞬时值波形跟踪控制技术,使输出电压谐波、相电压调制、动态特性达到高水准
  4. 独特的电流实时控制和截流技术,完全适应电机类和整流类冲击负载
  5. 领先的电源多机直接并联和冗余技术,突破了容量扩展的瓶颈,提高了运行可靠性
  6. DSP智能监控,VFD荧光中文显示,操控便捷,更具人性化
  7. 便捷的用户ID代码管理、使用时间和电量计量信息储存管理
  8. 具有RS232/RS485通讯接口和多组外部联锁信号,方便组成测控系统
  9. 宽电网电压波动设计,电压25%波动时电源仍可正常工作
  10. 模块化结构设计,标准化程度高、维修性好
  11. 整机体积、重量、噪声均处于业界先进水平

      技术参数

     输入

     电压规格:AC 三相三线+地线  380V
     电压波动:±15%(持续波动)
                    ±25%(短暂波动,可降额使用)
     频率:50Hz±5%
     功率因数:≥0.9 (普通型)
                  ≥0.96(12脉波整流型)
     冲击电流:<100%负载电流

     输出

     额定电压:三相四线115/200V
     额定频率:400Hz
     额定功率因数:0.8
     稳压精度:±1%
     稳频精度:±0.01%;
     动态电压:超    调 <10%
                  恢复时间 <50mS(负载0~100%变化时)
     谐波含量:总谐波含量<2%,单次谐波含量<1%(线性负载)
     电压波峰系数:1.414±0.05
     电压调制:<1%,调制频谱满足MH/T 6018相关要求
     三相不平衡: 任一相均可单独使用
     相    位:120°±1°(空载或平衡负载)
               120°±2°(1/3 不平衡负载)
     相电压差:<2V
     适应负载功率因数:0.7(滞后)~0.9(超前)
     电压补偿:0~8%自动补偿
     NBPT:具有不间断电源转换功能的完全兼容性

     过载能力

     125% 600秒     150% 60秒     200% 10秒

     保护功能

     输入过、欠压;错、缺相
     输出短路、过载、过欠压、过欠频、缺相或相序错
     逆变过流,内部过温
     输出电压、频率保护动作点和动作时间满足MH/T 6018要求

     操作显示

  1. LCD中文液晶面板或VFD中文荧光监控面板可选
  2. 设置和操作:可设置电缆压降补偿、飞机闭锁功能、调节输出电压频率、设置用户ID代码;触摸按键设置调整、启动/停机按钮操作
  3. 显示:可显示三相输出电压、电流、频率平均值,通过按键切换可显示每相电压、电流、频率值和运行累计时间;电气参数显示位数4位、显示精度1级
  4. 故障诊断:显示故障点和故障类型;记忆最新200次故障信息,包括故障时间、故障点、故障类型、故障前电源参数
  5. 具有用户ID代码管理功能,可分别存储和查询多个用户用电时间和用电量,查询电源运行的各种参数和工作状态,能存储最新200次运行信息
  6. 备有RS232/RS485专用接口,采用通用开放式协议将电源运行数据传入登机桥或中央控制室
  7. 飞机供电状态下,提供2对输出开关节点,用于外部设备联锁(如登机桥移动等)

     效率

     额定工况:≥90%     待机功耗:<150W     空载功耗:<2kW

     电磁兼容性

     满足IEC61000-6-2、IEC61000-6-4的有关要求

     可靠性及寿命

     使用寿命不低于20年     MTBF不低于50000h     MTTR不大于20min

     环境条件

     工作温度:-10~45℃(室内)/-40~55℃(室外)
     相对湿度:≤95%(25℃)
     存贮温度:-50~60℃
     噪声:<65dB(A),额定工况下(1米处)
     防护等级:IP20/IP55

    产品规格
     尺寸、重量为电源本体参数,不含拖车和挂架

    电源外形尺寸图

60/90kVA外形示意图(立式)         60/90kVA外形示意图(立式)

60/90kVA外形示意图(拖车式)        60/90kVA外形示意图(拖车式)

60/90kVA外形示意图(挂桥式)        60/90kVA外形示意图(挂桥式)

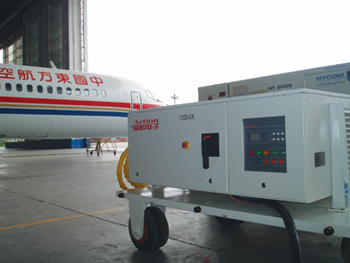

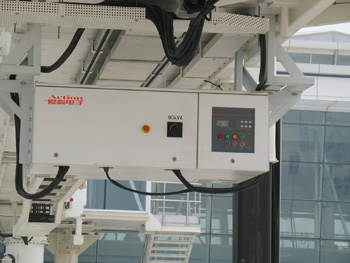

拖车式               固定式                         桥挂式
