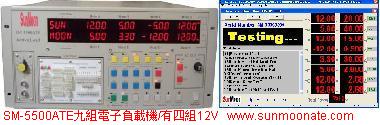

电源测试新标准九/十组电子负载机 MODEL: SM-5500ATE
Size: 450W x 210H x 470L (mm) N.W.: 24Kgs
支持ATX12V、EPS12V(四组+12V)规范…贵厂全系列S.P.S.均可上机测试，一机搞定！
组别 +12V1 +5V -5V -12V +3.3V +5VSB +12V2 +12V2 +12V2
最大电流 40A 60A 4A 4A 60A 4A 40A 40A 40A
最大功率 400W~400W 300W~350W 30W~35W 30W~35W 300W~350W 30W~35W 300W~350W 300W~350W 300W~350W
■ SM-5500ATE可依客户指定规格订制。
产品简介：
★ 高功率直流电子负载机，EPS12V/四组12V一机直接测试。电压、电流、功率之规格如上表所示，依您所需求的负载组数，SM-5500ATE可分为四种机型(内建6、7、8、9、10组负载)，并且SM-5500ATE主机依功能又细分为手动、自动、计算机联机及即时控制显示计算机联机四种机型，客户可依需求自由选择搭配。
★ 可储存十种负载变化、不同的Go-NoGo 值、动态负载测试…及过功率测试(O.P.P.)设定。
★ 同时显示DC 电压值读取、电压输出范围，各组设定电流，各组消耗功率及总消耗功率值。
★ AC-On/Off 及PS-On/Off 键，测试任何PC 用S.P.S.非常方便。
★ 内建短路保护测试及过功率测试，给您产品的品质更加出众。
★ 内建交流电压(ac-v)及交流电流(ac-i)显示，让您方便监控输入电源状态。
★ 提供ATX12V/EPS12V Power 治具(治具可随意拆换)，桌面不凌乱。内建双BNC 输出接头，观察波形最直接，也可更换BNC 冶具，观看读取多组Ripple&Noise 更方便。
测试项目：(手动,自动机型)
◆ 加载(震动)测试，可测得输出电压可否正确,并可调整S.P.S.输出电压，并由上下限电压设定范围值，经由电压判断符号，轻松判断输出电压范围是否合格。
◆ 短路保护测试(SHORT TEST)及过功率保护测试(O.P.P.TEST)，可测得S.P.S.的短路保护电路及最大功率保护值是否正常。
◆ 可测得S.P.S.的开关机的时间讯号，且检测电压点更可由0.00V-8.00V 任意设定，时间讯号测试如下：1.POWER GOOD TIME 2.POWER FAIL TIME 3.SET UP TIME 4.HOLD ON TIME 5.P.G. ON RING TIMES 6.P.G. OFF RING TIMES
自动机型增加下列功能：
◆ 主机内建五组自动测试程序(ATE)功能设定，免接计算机即可单机自动测试。测试结果FAIL 有哔哔声，更增加品质的控制。
◆ 测试参数可经由计算机上编辑完成后，以计算机联机传输给SM-5500ATE 主机，如此编辑测试参数更为方便。
◆ 内建自动测试与计算机联机编辑备份功能，可计算机储存多种待测S.P.S.规格，如：负载电流设定、上限电压、下限电压、过功率保护范围、动态负载、时间测试及自动测试项目之参数。
◆ 自动程序编辑完成后可完全由主机自动执行测试，并由主机面板上显示出测试结果，完全不须外加计算机设备节省企业成本(也可由计算机屏幕上观看测试过程，并可储存及打印测试报表)。
◆ AC LINE 功能设定，测试及显示，提供三组外部输入电压(AC 电压或DC 电压)切换测试，待测之S.P.S.可由自动编辑择输入电源组别(IN-1，IN-2，IN-3) 。
◆ 电压调校(ADJ-V)振动测试，可调整过程中监测P.G.有无产生振铃。
◆ S.P.S.种类选择设定AC→DC、DC→DC，测试及显示
即时联机测试软件：SM-5500PC
● 运行在Windows 2000/XP 操作系统，并直接于计算机屏幕显示电压、电流。
● 新增测试项目有Load Cross Regulation、Line In Load Regulation、OLPTest、OCP Test、On/Off Test、PF/Efficiency Test、Ripple Noise Test…
● 可调整短路保护测试时间，测试项参数皆独立参数，应用测试更广泛。
● 配合SM-2200DE 自动脱PIN 双冶具，更加让测试过程中效率大幅提升。
