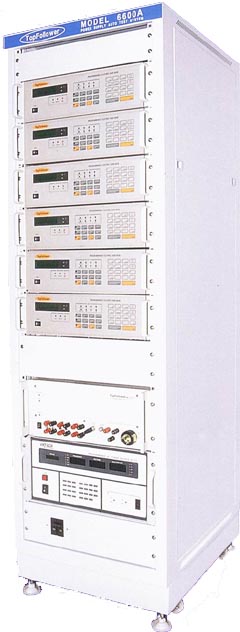

TopFer6600A系统介绍

由於开关电源应用广、性能要求严格，尤其对於时序、动态及暂态反应的测试上，一般传统ATE已经无法充份符合现代的需求，TopFer 6000A开关电源自动测试系统，就是针对传统ATE的缺陷及各种开关电源实际应用需求而设计的自动化测试系统，符合研发设计、生产检测、品质控制等之应用。本产品整合了各项的先进仪器，如开关电源分析仪、扩充测试单元及交直流电源供应器，辅以视窗式系统整合控制软体，成为效率高、稳定性强及高精确度之自动测试系统，而其主要特性如下：

• 效率高 采用同步平行之测试架构较一般传统ATS速度快约3-4倍 -对各组输出做同步平行测试，比一般传统测试系统快约3倍 -一般标准的测试程式，包含DC Voltage、OVP、OCP…等21项 ,每台只需28秒.
• 系统稳定度高 Extech研发之AC Source,Stability和Reliability极佳，电子负载由Mosfet构成，各种参数和电流大小、Slew Rate、周期、起动点等全部可由使用者根据实际应用条件来设定。 -系统测试由各组开关电源分析仪和扩充量测单元对各组输出做同步测试，结果非常稳定。
• 准确度高 可以完全根据SMPS应用特性而模拟电流负载变化的真正状态，确保测试结果的可信度。 -百分之百模拟各种输入状态，如开机角度控制、输入电源干扰之各种现象，提供最正确之测试状况。 -DC电压，使用14 Bit ADC，测到小数点第三位，准确度0.02%+0.02%FS。 -NOISE电压、Differential Mode输入，并有8段Low Pass Filter供选择使用，解析度达1%+1%FS。 -时间－使用24 Bit Counter，解析度1uS，准确度10uS。
• 扩充性强 AC/DC，DC/DC可由同一测试程式完成，硬体不须更动，Modular系统架构，具最灵活的扩充性。 -输出电压可测到200V，负载电流可并联扩充，动态负载达125KHz等。 -系统可测到12组输出。 -系统软体可扩充至AC/AC，DC/DC等各种SPS的测试。 -透过Built-in的6组Relay和16Bit的TTL控制信号可与其他仪器设备连线作业。 -透过10组Ext Measurement，可测至PCB内的AC和DC电压模拟In-Circuit Test。
• 统计分析能力 测试结果统计分析能力，并产生分析图表，以即时提供制程偏差警告
