一、概述

   WB9046电池巡检仪能对最多可检测24节电池组的单体电池电压和电池组两端的总电压，单体电池

类型分2V、6V、12V。

   各电池电压输入端口都串接了一个保护电阻和光电隔离器进行隔离，保证了电池巡检仪良好的安

全性及测量数据的高精度（0.2%）。

   WB9046采用RS485通信接口，可直接上后台或与直流屏厂家的监控模块相连（如爱默生等厂家的监控模块连接）。

   WB9046电池巡检仪主要应用于发电厂、变电站或其他行业中的直流屏内蓄电池组的电压监视。

二、产品的基本特性

1、检测单体电池电压、电池组端总电压：

1）可监测的电池节数：每个单元最多可监测24节电池，多台巡检仪并机可以实现108节及220节电池的监测，电池按实际只数设定并接线，如19只时只需完成BAT1-至BAT19+接线；

2）监测电压范围： -15V ～ +15V，本产品对2V、6V、12V的电池监测通用，并且能够检测出电池的极性，方便用户检查接线是否正确；如果检测出的电池电压为负，那么该节电池接线错误或者电池接反；

3）测量精度：0.2%；

4）电池巡检单元内部与电池端接线处串接了一个保护电阻，可以防止接线短路造成的危害，接线时请特别注意电池正负；

2、电池充放电电流

电流传感器WBI021FA7检测输入0 ～±50A的直流电流信号，输出0 ～±5V的直流电压信号。

3、电池房环境温度和电池温度

测量温度范围为 -20℃ ～ +55℃,非线性度 ≤ ±0.4℃，全程测量误差 ≤ ±1.5℃，长期温度稳定性 ≤±0.08℃。

4、通信

1）通信方式：RS485串行通讯接口，波特率硬件可设置为2400、4800、9600、19200bps，与艾默生监控模块通信时波特率固定为9600 bps，可方便地与电力自动化系统对接，实现电池系统自动巡检；

2）通讯灵活：同时兼容电力系统MODBUS-RTU通讯协议与艾默生监控（ASC-Ⅱ码）通讯协议，通过拨码开关进行选择。

5、供电电源：

120 ～ 360VDC或85 ～ 265VAC；

6、接线方式：

全部采用插拔端子接线，方便用户接线和后期的产品维护；

  7、尺寸：

外形尺寸：216*94*36(mm)；安装尺寸：56*202(mm)

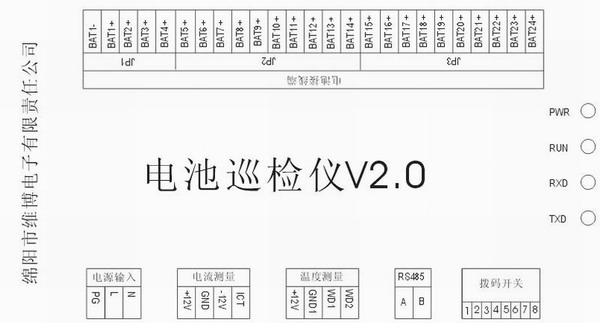

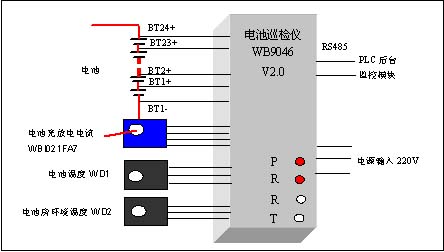

三、接线端子定义
