“等电位”避雷器   型号: 20D

安装说明:

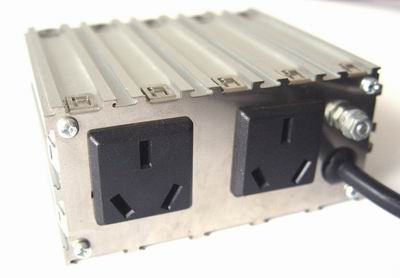

如图所示:设备的电源插头插到避雷器的内接电源输出插座上, 避雷器的外接电源插头插到市电供电的电源插座上。地线连接在避雷器外壳上。

 产品简介

    在闪电打雷的时候，遭受雷击的地方其附近的金属物体都会不同程度地感应产生瞬间高压和电流，尤其是高空架起的导线更容易产生感应雷击，而且这种感应电压和电流还会沿着这些导线向周围传导进入电器设备，影响或损坏这些设备，严重的甚至危害人身安全。

    传统的避雷方法都存在许多缺点，比如间隙放电法不稳定，残压高；断开法反应慢且严重影响设备的正常使用；接地法施工困难，成本高，易腐蚀等。中山阳光公司“雷速保”避雷器是以“等电位”方式处理电位差的方法进行避雷，具有效果明显，成本低，避雷不依赖地线，安装简易，使用方便、安全可靠，不需维护等多方面优点。

基本工作原理

    等电位避雷器串联在需要保护设备的各种外接引线上，避雷器与设备之间的连线为内部连线，避雷器与外部的连线为外部连线。当外部连线因雷击而感应并产生高压脉冲电压和电流时，避雷器就会在极短的时间里启动等电位处理控制的电路元件，对这些外部连线进行等电位技术处理，经处理后，避雷器的输出端（内部接线端）的各条连线之间的电压差就会同时达到安全保护的范围内，这样与设备连接的各条引线之间就不存在对设备产生有害的电位差，而保护了设备。因为等电位避雷器是对各条外部连线作等电位技术处理，所以在没有地线的前提下不会影响避雷器的避雷效果。考虑设备的用电安全，建议避雷器保持连接地线。

产品优点：

1、设计专业、外观精美、组装方便；

2、安装简洁、统一配置，更换更方便；

3、产品具有防暴、抗冲击能力；

4、不需要维护。与传统避雷器相比，降低了成本，节省人力和物力；

5、避雷功能不依赖地线；

6、若遇过强雷击，避雷器能及时切断该通道，保护更彻底。

特别功能：

1、产品内部设计有自行诊断、自行恢复内部抗雷功能；当避雷器遭受多次或较大雷击时（雷击强度不超过产品本身设计的抗击范围），内部所出现的故障会自行修复，抗雷功效自行恢复，自行继续工作，不需要人为的工作进行维修，因此节省了大量的维护成本。

2、产品功能设计了与产品所属行业本质要求的最高意义；当避雷器遭受多次或特大雷击（雷击强度超过产品本身设计的最大抗击范围）并完全损坏时，能及时切断该通道，阻断雷电涌入被保护的设备，实现防雷保护的最终意义。

技术指标：

1、标称放电电流（8/20us）：20KA

2、负载功率：1000W

3、标称导通电压：510V

4、残压：≤740V
