UPS蓄电池监测管理系统
所属类别：电源配套分类>>电池检测
电子信箱：wangximing@quantic.cn
联系电话：021-34120089
联 系 人：王曦鸣
更新时间：2008-7-28 17:41:02
BM-UPS

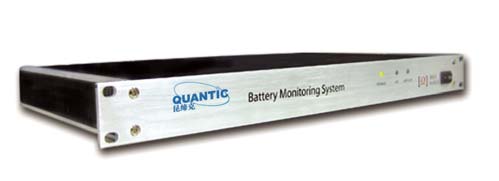

UPS蓄电池监测管理系统
单体电池24小时不间断检测电压、温度。全电子式电池自动巡检，快捷、可靠。软件功能强大，能对蓄电池的健康状况给出准确的诊断。
系统描述
系统由主机单元和电脑软件构成。
主机单元主要负责数据采集及预处理。高精度、高时效的数据采集单元采用最新科技的元器件；各电池电压输入端口都串接了一个保护电阻和光电隔离器进行隔离，保证了良好的安全性及测量数据的高精度。
电脑软件接受主机单元传来的数据，并对这些数据进行处理，以生成我们需要的直观信息。通过蓄电池充电、放电过程中所采集到的电压，对比蓄电池的充电、放电曲线，可以准确地判断蓄电池的实际性能。
选件不属于标准配置
选件A、蓄电池信号采集线（含蓄电池的连接端头）。
选件B、网络适配器：电脑可通过网络连接。
主要功能
检测项目
- 单体电压实时监测
- 电池组电压实时监测
- 电池组充电/放电电流
报警项目
- 电池组浮充电压高报警
- 电池组充电电流过大报警
- 电池组放电电流过大报警
- 电池组深度放电报警
- 电池组过放电报警
- 单体电池浮充电压过高报警
- 单体电池过放报警
通讯
RS485/232
TCP/IP （选件）
支持MODBUS通讯协议（实现统一的集中监控）
型号分类
BM-UPS A （适合测量24节以内的小型UPS电池组)
BM-UPS B （适合测量48节以内的大型UPS电池组)
BM-UPS C （适合测量48节以上的大型UPS电池组)
Software软件
随机所带的软件功能强大，可以实时显示电池组的信
息，如每节电池的电压、整组电池的电压、电流、温度等，
并根据设定的伐值判断给出相应的报警，同时将数据存储于
数据库中，为判断蓄电池的性能提供分析用的数据。
可以绘制电池的数据图，给出直观、清晰的信息。
通过存储的数据信息，软件基于复杂的电池数学模型分
析给出每节蓄电池的实际状况信息。
软件功能
-
数据实时显示、存档、图形化分析及报告
均给出日期、位置、电池号。
- 显示单体电池电压的变化曲线。
- 显示整组电池电压的变化曲线。
- 以动画方式比较所有电池的电压变化
- 根据充电、放电的数据分析、评估每一节
电池的性能
- 设置报警条件，给出报警。
- 计算电池充入电量、放出电量
技术指标：
| 型 号 | BM-UPS A | BM-UPS B | BM-UPS C |
| 电池组额定电压 | 12～288V | 300～576V | ≥588V |
| 单体电压测量类型 | 12V | 12V | 12V |
| 电 池节数 | 1～24 | 25～4 | ≥49 |
| 单体电压测量范围 | 0～15V | 0～15V | 0～15V |
| 单体电压分辨率 | 0.01V | 0.01V | 0.01V |
| 整组电压分辨率 | 0.01V | ||
| 电流测试精度 | 1% | ||
| 温度检测范围 | -20℃～55℃ | ||
| 工 作电压 | 120～360VDC(蓄电池取电) 85～265VAC | ||
| 工作 环境 | 温度：-20℃～70℃ 湿度：10%～90%RH | ||
| 通 讯方式 | RS485/232(二选一)，ModBus | ||
