发电机保护装置

点击查看原图
公司名称:深圳市旭振电气技术有限公司网络营销部
所属类别:电源产品分类>>发电机组
电子信箱:xzdqlyj78@163.com
联系电话:0755-81554796
联 系 人:李亚静
更新时间:2010-12-12 0:38:36

产品详情

    应用在中小型发电站的发电机保护系统,取代传统的继电器式保护装置,延时控制,以PIC单片机为核心,对发电机的过流、过压、欠压保护精度高,稳定性、可靠性好。

使用范围
     在电力系统中,为了系统的安全和稳定,必需对电流、电压、频率等电能参数进行保护。传统的继电器式保护装置,都存在精度不高,稳定性、可靠性差,整定麻烦,安装繁琐的缺点。深圳旭振电气成功研发的行业领先的发电机过流过压保护器,以其高集成度、高稳定性、高可靠性、高性价比的巨大优势,在发电机、变压器、线路保护等技术领域具有广泛的影响力与市场占有率!


产品详情

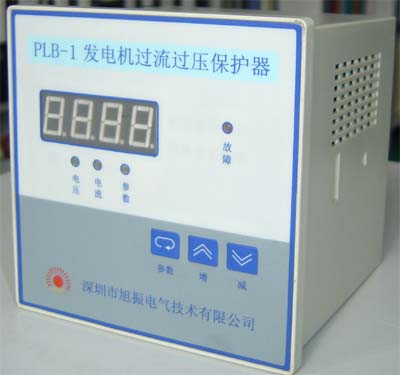

产品型号:PLB-1发电机过流过压保护器

主要特点:

1、精度高、稳定性、可靠性好。

2、集中控制、接线简单、安装简便。

3、取代传统的多个继电器保护模式。

4、具有过流、过压、欠压保护功能。

5、对电流的保护采用反时限控制。

6、所有的参数都有密码保护,防止随意修改。

7、故障指示灯,蜂鸣器告警,数码显示三维故障判断。

8、外型尺寸: (长)112×(宽)112×(深)108mm



主要功能:
1.过压保护
  系统运行中,当发电机电压连续高于设定过压保护值一定时间(此时间可设定)时,保护器动作。发出断续蜂鸣告警音,(用加、减键可以解除),面板红色故障灯亮,数码显示自动切回电压值显示状态实时显示此时的电压值,同时故障继电器动作,发出跳闸信号切断发电机电压输出(并网前则不允许并网合闸)。延时设定的一段时间后,如发电机电压恢复正常,则自动解除跳闸信号,退出故障状态。也可通过“参数”键人工干预提前退出故障状态。

2.欠压保护
  发电机并网前,发电机电压低于设定欠压保护值时,保护器处于故障告警状态,不允许并网合闸。发电机电压正常后,自动退出故障状态。欠压保护功能可以通过参数设置予以关闭。

3.过流保护
  并网运行中,发电机三相电流任一相电流连续大于设定过流保护值一定时间(此时间可设定)时,保护器同样进入故障告警状态发跳闸信号,此时数码显示自动切回电流值显示状态,显示跳闸时刻的电流值。延时设定的一段时间后,自动解除跳闸信号,退出故障状态。同样可以人工干预提前退出故障状态。过流保护是反时限控制方式,在设定的过流延时跳闸时间的基础上,保护器根据过流程度自动修改过流延时跳闸时间,过流越大,则保护动作也越快!
  当出现保护跳闸后,应即时根据实际情况排除故障,否则保护自动恢复后会因故障继续存在而再次保护跳闸。过流、过压延时保护和恢复时间都可以通过参数设置依实际需要而设定,这样可以避免因短时间的过流或过压而出现频繁的保护跳闸,从而提高了整个系统的稳定性,也避免了不必要的工作人员精神紧张。同时,通过保护器面板电流电压值的实时数字显示,可以及时准确的掌握电流电压数据,以便对各种情况作出迅速准确的判断,这些都是继电器式保护装置所没有的优点。

技术条件:
1.适用范围: 各类中、小型高压和低压发电机组

2.输入信号:
(1) PT电压: a. 标称100V发电机PT(电压互感器)电压
b. 标称230V发电机相电压
c. 标称400V发电机线电压
(2) 三相电流: 标称5A发电机三相CT (电流互感器)电流信号
(注意同名端在同一侧,CT线性范围:0-7A)

3.输出信号: 继电器开、关信号(具常开和常闭两种方式)
继电器触点容量:交流220V/5A 380V/2A
直流110V/0.8A 220V/0.2A

4.电压测量精度: 不低于±1%
5.电流测量精度: 不低于±1%
6.工作电源: 交流85V~280V 直流110V~220V
7.功耗: 小于6W
8.工作环境
环境温度: -5℃~+45℃
相对湿度: 不大于90%(40℃)
海拔2500米以下地区
9.安装尺寸: (长)114×(宽)114 (深)108mm

应用范围:
◆ 水力发电厂
◆ 火力发电厂 ◆ 变电站
