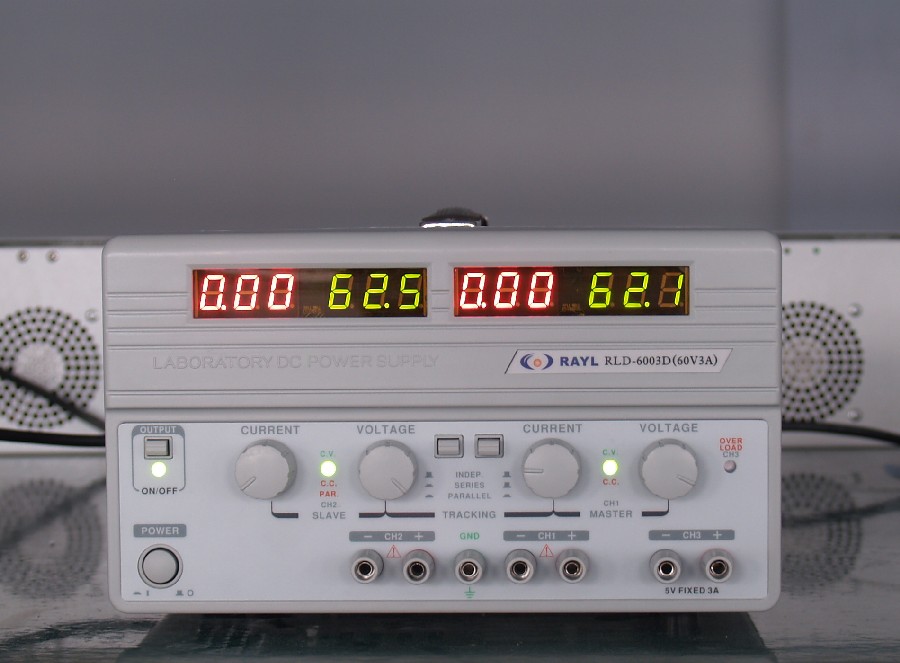

特點 ? RLD 單?雙組直流電源是輸出電壓連續可調,穩壓與穩流自動轉換的高精度直流電源.電路輸出電壓從0V開始可調節,在額定范圍內任意選擇,過流保護點也可以任意選擇,在穩流狀態時,穩流輸出電流在額定范圍內調節,可同時顯示兩組電壓及電流? 自動串聯及自動並聯同步操作 ? 定電壓及定電流操作 ? 低漣波及雜訊? 過載及反向極性保護 ? 可選擇連續/動態負載 ? 輸出 Enable/Disable 控制 ? 溫度控制散熱風扇轉速 ? 歐規內插式輸出端子 (選購配備)


详细说明:
規格

輸出
型號 CH1 CH2 CH3
電壓 0 ~ 60V 5V 固定
電流 0 ~ 3A 3A Max.
串聯同步電壓 0 ~ 120V ----
並聯同步電流 0 ~ 6A

定電壓操作(CH1, CH2)
電源調節率 < 0.01% + 3mV
負載調節率 < 0.01% + 3mV (額定電流< 3A)
< 0.02% + 5mV (額定電流> 3A)
漣波及雜訊 < 1mVrms 5Hz ~ 1MHz
回復時間 < 100μS (50% 負載變動, 最小負載 0.5A)
定電流操作(CH1, CH2)
電源調節率 < 0.2% + 3mA
負載調節率 < 0.2% + 3mA
漣波及雜訊 < 3mArms
同步追蹤操作(CH1, CH2)
同步追蹤誤差 < 0.5% + 3mV 相對於 CH1 讀值
串聯調節率 < 300mV
負載調節率 < 0.01% + 3mV
漣波及雜訊 < 2mVrms 5Hz ~ 1MHz
5V 固定
電源調節率 < 5mV
負載調節率 < 15mV
漣波及雜訊 < 2mVrms, 5Hz ~ 1MHz
電壓準確度 + 5% 讀值
輸出電流 3A Max.
輸出顯示
數字式 3 位數 0.5" LED
輸出 ON 準確度 ±(5% 讀值 + 2 位數)
輸出 OFF 準確度±(5% 讀值 + 8 位數)
絕緣
機殼對端子 > 直流 500V / 20MΩ
機殼對電源線 > 直流 500V / 30MΩ
使用電源
交流 220V+10%, 50/60Hz
附件
操作手冊 x 1,
電源線 x 1,
測試線 x 2
尺寸及重量
250(寬) x 140(高) x 300(長) mm
約 7 公斤
◆ RLD-系列单雙路型號與規格參照表
型號 輸出電壓 輸出電流
RLD3003D 0-30V*2 0-3A*2
RLD-3006 0-30V 0-6A
RLD-3006D 0-30V*2 0-6A*2
RLD-3010 0-30V 0-10A
RLD-3010D 0-30V*2 0-10A*2
RLD-3020 0-30V 0-20A
RLD-6003D 0-60V*2 0-3A*2
RLD-6006 0-60V 0-6A
RLD-6006D 0-60V*2 0-6A*2
RLD-6010 0-60V 0-10A
RLD-6010D 0-60V*2 0-10A*2
RLD-2020 0-20V 0-20A
RLD-25H1 0-250V 0-1A
