数字示波器|示波器|存储示波器|存储数字示波器|北京普源|普源RIGOL|DS1042CD

公司名称：上海日意电子科技有限公司
所属类别：电源配套分类>>测试仪器
电子信箱：wuwenjing@riyipower.com
联系电话：13917506174 021-51083590-115
联系人：吴雯静
更新时间：2010-7-20 9:06:43

产品详情

商品简介：

1、可选装16通道逻辑分析仪的混合信号示波器 2、超薄设计，体积小巧，大大减少桌面占用面积 3、存储深度高达1M采样点 4、5.7’ 64K色TFT彩色液晶屏，波形显示更加清晰自然 5、丰富的触发功能：边沿、视频、脉宽、斜率、交替、码型和持续时间触发等 6、实时采样率400 MSa/s，等效采样率高达25 GSa/s 7、集成USB Host，支持U盘存储、USB接口打印和直接系统升级

详细说明：

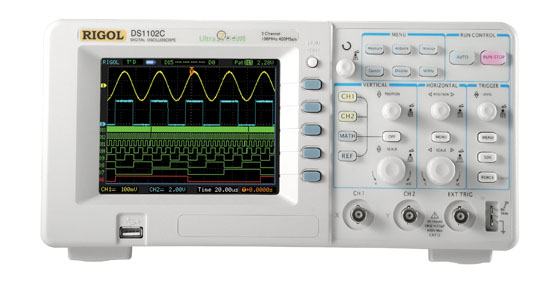

DS1000CD系列介绍

设备尺寸：宽×高×深＝303mm×154mm×133mm

	1、可选装16通道逻辑分析仪的混合信号示波器
	2、超薄设计，体积小巧，大大减少桌面占用面积
	3、存储深度高达1M采样点
	4、5.7’ 64K色TFT彩色液晶屏，波形显示更加清晰自然
	5、丰富的触发功能：边沿、视频、脉宽、斜率、交替、码型和持续时间触发等
	6、实时采样率400 MSa/s，等效采样率高达25 GSa/s
	7、集成USB Host，支持U盘存储、USB接口打印和直接系统升级

型号	DS1102CD	DS1062CD	DS1042CD	DS1022CD
带宽	100 MHz	60 MHz	40 MHz	25 MHz
选配	逻辑分析仪

·应用

1. 电子线路的测试

2. 教育和技术培训

3. 信号逻辑关系验证

4. 混合信号电路测量

5. 电路功能测试

·性能特点

DS1000CD ( 型号：DS1102CD DS1062CD DS1042CD DS1022CD)

1. 可选装16通道逻辑分析仪
2. 全新设计的小巧体积，大大减小桌面占用面积
3. 5.7’64K色 TFT彩色液晶显示
4. 存储深度：1M采样点（单通道），512K采样点（双通道），512K采样点（逻辑分析仪）
5. 丰富的触发功能：边沿、视频、脉宽、斜率、交替、码型和持续时间触发等
6. 可调触发灵敏度：有效滤除有可能叠加在触发信号上的噪声，防止误触发
7. 实时采样率400 MSa/s，等效采样率高达25 GSa/s；保证有效捕获实时瞬态信号，同时可观察
重复信号的微妙细节
8. 20种自动测量功能
9. 光标测量包括手动模式、追踪模式和自动测量模式
10. 10组波形、10组设置存储、位图存储、CSV存储
11. 加、减、乘、FFT、反相等多种波形运算功能
12. 自动校准功能
13. 独特的数字滤波器和波形录制功能
14. 内置硬件频率计
15. 双通道 + 外触发，根据带宽分为100 MHz，60 MHz，40 MHz，25 MHz 多种型号
16. 标准配置接口：USB Device，RS-232；USB Host，支持U盘和USB接口打印机
17. 标配通过/失败检测功能：采用“光电隔离”方式，有效避免电磁干扰
18. 多种语言用户界面，嵌入式帮助系统

·性能参数

设备型号		DS1102CD	DS1062CD	DS1042CD	DS1022CD
带宽		100 MHz	60 MHz	40 MHz	25 MHz
存储深度		1M采样点（单通道），512K采样点（双通道）， 512K采样点（逻辑分析仪）
通道		双通道＋外触发＋逻辑分析仪
实时采样率		400 MSa/s，200 MSa/s（逻辑分析仪）
等效采样率		25 GSa/s
上升时间		3.5 ns	5.8 ns	8.7 ns	14 ns
时基范围		5 ns/div 至 50 s/div		10 ns/div 至 50 s/div	20 ns/div 至 50 s/div
门限类型（逻辑分析仪）		TTL = 1.4 V, CMOS = 2.5 V, ECL = - 1.3 V, USER = - 8.0 V 至 + 8.0 V
李沙育图形	带宽	100 MHz	60 MHz	40 MHz	25 MHz
	相位差	± 3°
触发模式		边沿、视频、脉宽、斜率、交替、码型和持续时间触发
触发源		CH1，CH2，Ext，Ext/5，AC Line，D0 至 D15
输入阻抗		1 MΩ \|\| 15 pF
垂直灵敏度		2 mV/div 至 5 V/div
垂直分辨率		8位
输入耦合		直流、交流、接地
最大输入电压		400 V (DC + AC 峰值)
滚动范围		500 ms/div 至 50 s/div
自动测量		峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2 的测量
光标测量		手动模式、追踪模式和自动测量模式
数学运算		＋，－，×，FFT
存储		内置：10组波形、10组设置
		USB：位图存储、CSV存储、波形设置
接口		USB Device，USB Host，RS-232，P/F Out (Isolated)
显示		64K色TFT彩色液晶，320 x 234
电源		全球通用，100 – 240 V / 50 W 最大值
重量		2.3 kg

·下载资料

DS1000系列	文件下载
DS1000 使用说明书英文版	Download
DS1000 使用说明书中文版	Download
DS1000 测控工具	Download
UltraScope 软件使用说明	Download
UltraScope for DS1000 Series	Download
USB驱动 for DS1000	Download
