产品详情

商品简介：

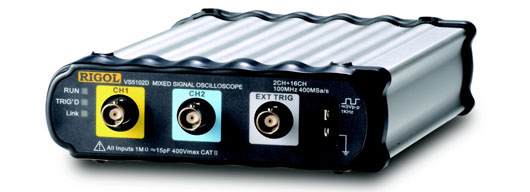

VS5000 虚拟示波器采用了精密加工铝合金外壳，美观耐用，上机操作界面也亲切而易于上手。性能上，VS5000具备了双通道的模拟输入和16通道的数字输入通道，400 MSa/s的实时采样率，25 GSa/s等效采样率，1M的存储深度。同时，VS5000还配备了高速USB2.0接口及LAN接口，用户在现场或远程均可实现无障碍测试。 VS5000 是RIGOL虚拟仪器的一款里程碑产品，她的出现将为测量测试领域家族带来新的希望。

详细说明：


	设备尺寸：宽×高×深＝141mm×45mm×217mm

	1、可选装16通道逻辑分析仪，实现混合信号示波器
	2、实时采样率400 MSa/s，等效采样率高达25 GSa/s
	3、存储深度高达1M采样点
	4、外置设计，体积小巧，横置/立放任意；精密加工铝合金外壳，美观耐用
	5、高速USB 2.0接口

型号	VS5102	VS5062	VS5042	VS5022
带宽	100 MHz	60 MHz	40 MHz	25 MHz
选配	无
型号	VS5102D	VS5062D	VS5042D	VS5022D
带宽	100 MHz	60 MHz	40 MHz	25 MHz
选配	逻辑分析仪

·应用

1. 电子线路调试
2. 电路功能测试
3. 信号逻辑关系验证
4. 混合信号电路测量
5. 教育和技术培训

·特点及优点

1、可选装16通道逻辑分析仪，实现混合信号示波器
2、实时采样率400MSa/s，等效采样率高达25GSa/s
3、存储深度：1M采样点（单通道），512K采样点（双通道），512K采样点（逻辑分析仪）
4、外置设计，体积小巧，横置/立放任意；精密加工铝合金外壳，美观耐用
5、双通道+外触发，根据带宽分为100MHz、60MHz、40MHz、25MHz 多种型号
6、集成高速USB 2.0 接口
7、 20种自动测量功能
8、光标测量包括手动模式、追踪模式和自动测量模式
9、内嵌FFT频谱分析功能
10、内置硬件频率计
11、集成局域网 LAN 接口
12、与台式示波器类似的使用界面，亲切而易于上手

·性能参数

规格	VS5102	VS5062	VS5042	VS5022
带宽	100 MHz	60 MHz	40 MHz	25 MHz
存储深度	1M采样点（单通道），512K采样点（双通道）
通道	双通道＋外触发
实时采样率	400 MSa/s
等效采样率	25 GSa/s
上升时间	3.5 ns	5.8 ns	8.7 ns	14ns
扫速范围	5 ns/div 至 50 s/div		10 ns/div 至 50 s/div	20 ns/div 至 50 s/div
灵敏度范围	2 mV/div 至 5 V/div（在输入BNC处）
触发灵敏度	0.1 div 至 1.0 div，用户可调节
触发模式	边沿触发、脉宽触发、视频触发、斜率触发、交替触发
触发源	CH1、CH2、Ext、Ext/5、AC Line
自动测量	峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2 的测量
光标	手动、追踪和自动测量
接口	USB Device，LAN
配件	探头×2（1x，10x切换），电源适配器，用户手册
电源	(AC 100 V – 240 V, 50 Hz – 60 Hz)输入，DC 5V/3A输出的开关电源模块供电
重量	0.7 kg

规格	VS5102D	VS5062D	VS5042D	VS5022D
带宽	100 MHz	60 MHz	40 MHz	25 MHz
存储深度	1M采样点（单通道），512K采样点（双通道），512K采样点（逻辑分析仪）
通道	双通道＋外触发＋16通道逻辑分析仪
实时采样率	400 MSa/s，200 MSa/s（逻辑分析仪）
等效采样率	25 GSa/s
上升时间	3.5 ns	5.8 ns	8.7 ns	14 ns
扫速范围	5 ns/div 至 50 s/div		10 ns/div 至 50 s/div	20 ns/div 至 50 s/div
灵敏度范围	2 mV/div 至 5 V/div（在输入BNC处）
门限类型（逻辑分析仪）	TTL＝1.4V,CMOS=2.5V,ECL=-1.3V,USER=-8.0V - +8.0V
触发灵敏度	0.1 div 至 1.0 div，用户可调节
触发模式	边沿触发、脉宽触发、视频触发、斜率触发、交替触发、码型触发、持续时间触发
触发源	CH1、CH2、Ext、Ext/5、AC Line、D0-D15
自动测量	峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2
光标	手动、追踪和自动测量
接口	USB Device，LAN
配件	探头×2（1x，10x切换），电源适配器，用户手册，数字探头组件
电源	(AC 100 V – 240 V, 50 Hz – 60 Hz)输入，DC 5V/3A输出的开关电源模块供电
重量	0.7 kg

	1、16通道逻辑分析仪，实现混合信号示波器
	2、USB 2.0接口，即插即用
	3、LAN远程控制接口，支持虚拟终端显示和控制

·丰富的触发功能


	可调触发灵敏度		边沿触发		斜率触发		交替触发

·人性化设计


	Ultrazoom		波形亮度

·逻辑分析仪模块

			选配16通道逻辑分析仪，实现混合信号示波器
	逻辑分析仪模块		选配16通道逻辑分析仪，实现混合信号示波器		码型触发		持续时间触发

·标准配件


电源适配器＋电源线	探头2根	USB 数据线	VS5000 测控软件光盘


用户手册＋产品保修卡	逻辑分析仪模块	逻辑测试夹	数据排线
