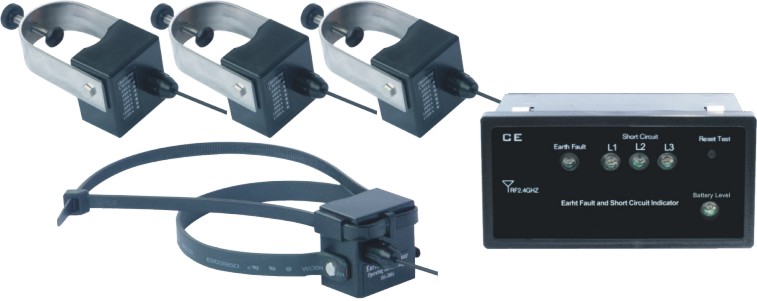

一、系统组成
    该系统由如下几部份组成：
    一、3支短路电流传感器
    二、1支接地电流传感器
    三、1个控制报警指示器
    三个部份用电缆和光缆相互连接组成。
二、典型应用
    该系统是专为电网供电系统自动监控而设计的检测装置，适用于35KV（含）以下中高压开关设备及变配电系统。主要用于检测、指示、传递故障信号和发送远程指示报警，同时还具备记忆和恢复功能。使维护人员能精确判别故障发生的区间，提高故障分析的能力，以便迅速排除故障，缩小停电区域，缩短停电时间。对确保电网安全运行，提高电网供电质量起着重要作用。该系统主要安装在高压开关柜、环网柜、电缆分接箱等电器设备馈出回路及变配电系统中，能够检测到最小漏电电流为10A以上的漏电故障。
三、功能介绍
    短路电流传感器、接地电流传感器直接安装在电力电缆上，由它感测线路中的故障电流，当故障电流超过预调的报警门限，显示仪上的报警LED开始闪亮。本仪表可以滤除由开关电流等形成的尖峰电流，避免错误的触发。
四、主要特点
    1、抗干扰能力强：
    传感器与检测对象始终处于等电位状态，不受周围任何电磁场等干扰，不存在绝缘击穿问题。光耦隔离，光缆和电缆传输，故检测的信号安全、准确、可靠、稳定。
    2、采用微控制芯片：
    由于故障是偶发性的，正常时微控制芯片及相关电路进入休眠节能状态；一旦有接口故障信号发生，立即唤醒微控制芯片及相关电路，启动设置程序并开始计时，使LED按一定的频率和占空比工作，同时继电器动作并远程报警；动行到设定的复位时间或按下复位按钮后，LED停止工作，继电器复位，微控制芯片及相关电路重新进入休眠节能状态。
    3、传感器为无源：
    直接在线检测信号，利用故障电流产生的电磁场变化，产生脉冲信号激励电路工作，不影响电网的正常工作。
    4、锂电池供电：
    无需外接电源，供电质量稳定可靠。一节锂电池供电，使用寿命可达五年以上。
五、技术特性
    1、电流测量范围：
    短路电流传感器：150A～1500A，响应时间60ms（可根据用户要求定做）
    接地电流传感器（光纤输出型）：20A～200A，响应时间200ms（可根据用户要求定做）
    接地电流传感器（电缆输出型）：10A～200A，响应时间200ms（可根据用户要求定做）
    2、测量精度：±10%FS
    3、工作温度：－20℃～＋65℃
    4、显示器控制单元：
    复位延迟时间：0.5H、1H、10H、40H四档选择（出厂时统一设为0.5H）
    5、电源供应：可选：～90V至～220V选项（或3.6V锂电池）
    6、远程控制：最大AC 230V／50W～150W
    7、静态功耗：3.6V锂电池供电（≤5μA）
    8、报警时最大功耗：3.6V锂电池供电（≤10mA）
六、安装方式
    显示仪器安装在高压区的外面，短路电流传感器可安装在有屏蔽层或无屏蔽层的相线电缆上均可，接地电流传感器必须同时安装在三条相线上，以保证测量到三条电缆电流的总合。短路电流传感器是经由光纤连接到显示仪，接地电流传感器经由电缆或光纤连接到显示仪。
    安装接地故障传感器时，把钢带两端紧固螺丝拧出，使钢带脱出后将三相电缆套入其中，在合适的位置将紧固螺丝拧紧，收紧尼龙扎带，使之不能松动，然后将电缆或光缆与显示仪器后面板的接地传感器接线端子相连接。
    安装短路故障传感器时，将紧固环两端的螺丝拧下，套住电缆后，将紧固环上的螺丝拧紧，并将调节螺杆旋动，使之固定在电缆上。然后将光缆的一端与光缆接口连接，将螺丝旋紧，光缆的另一端与显示仪器后面板的短路接口连接，连接时应注意相位。
    安装完毕，按下检测／复位按钮进行自检，指示灯闪烁，表示显示仪器工作正常，然后再次按下按钮，指示灯停止闪烁，即可投入运行。
    短路、接地电流故障指示器的复位有下列三种方式：
    1．自动复位，可预调0.5H～40H的延迟复位；
    2．用仪表的按钮手动复位；
    3．当电网电压恢复（如果仪表的电源是由电网电压供电的情况下）。
