一、概述及主要特点

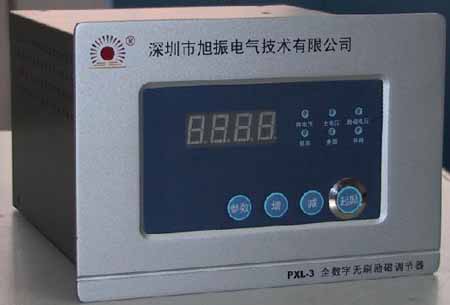

本公司研发的PXL-3型全数字晶闸管无刷励磁调节器主要用于各种无刷发电机组的并网发电。

1、以高档PIC单片机数控技术为核心，采用智能化的模糊控制，有很高的稳定精度和快速的响应特性。

2、采用变参数P I D调节，能有效抗负载突变。

3、并网后具有极好锁定无功电流和有功电流补偿功能。

4、自动跟踪电网电压。

5、有V/F给定特性，可长期低速待机，残压起励平稳，强励控制科学。

6、有自动灭磁功能，在停车过程和某些故障状态下会自动灭磁，并备有励磁开关在“飞车”和“不可控过压”状态下跳闸保护发电机和励磁装置本身。

7、自动“认相”功能。

8、具有励磁过载检测，低压、过压检测，低速、过速检测，励磁电压掉线（励磁保险管熔断）检测等功能和防飞车保护功能，具有很强的抗干扰能力和综合保护能力。

9、在电网电压剧烈变化时，具有极好的无功电流锁定功能，在末端电站和离中心负载很远时，仍能很好工作。

10、系统跳闸后，有极好的电压稳定特性，100HZ内可以恒压400V运行。

二、PXL-3型全数字无刷励磁调节器是怎样进行工作状态检测和故障处理的

本电压调节器有励磁过载检测，欠压、低压检测，低速检测，过速故障检测，励磁电压掉线（励磁保险管熔断）检测等功能，调节器对它们的处理分述如下：

励磁过载：当励磁电压大于额定励磁电压的1.3倍时，即处于励磁过载状态，本调节器允许长期过载1.3倍。电压调节中因“强励”需要，允许短时过载1.8倍。

过压状态：当发电机电压大于510V，调节器检测到过压故障，励磁开关跳闸。

欠压状态：在恒发电机电压工作状态下，当连续检测到发电机电压小于（给定电压-40V）时，判为欠压状态（启动过程除外）。在没有其他异常状态时自动切换到显示电压，电压指示灯闪烁，往往表示励磁不匹配或接有重负载。

低压状态：起励时，当连续检测到发电机电压小于75V时，判为起励失败，停机。往往表示励磁不匹配或电压测量电路有故障。起励正常后，连续检测到发电机电压小于150V时，判为电压过低状态，电压指示灯闪烁。往往表示正在关机过程或外电路突然短路，自动停机。

低速状态：当连续检测到发电机转速（频率）小于48HZ时，判为低速状态。按V/F比例原则送新的发电机电压给定值，自动切换到显示频率（同时出现低压状态时和启动过程除外），频率指示灯闪烁。

过速故障：当发电机跳闸飞车时，发电机频率可能会很高，当频率超过80HZ时，为了安全，本调节器会自动“灭磁”、停机，同时跳励磁开关。

掉线故障：当励磁保险（20A）熔断或励磁电源断电时判为掉线故障。自动切换到显示频率为0，频率指示灯闪烁，停机。

本励磁调节器综合保护能力强，除了硬件上选用高品质的晶闸管、二极管和高品质的的保护器件外，软件上在故障的交叉处理上，也作了周密的考虑和恰当的安排，可以说任何接线的突然松脱都不会造成调节器的损坏和严重系统故障。

三、技术参数：

1、适用范围：各类中、小型低压发电机组

2、工作电源：发电机相电压或其它电源AC50V～AC300V,DC110V～250V

3、测量电压：标称400V发电机线电压、电网电压

   调差电流：标称5A的与线电压异相的相电流

4、输出励磁电压：可控半波整流0～100V，额定励磁电流不超过12A，最大励磁电流不超过20A。

5、并网信号：用合闸开关（常开）信号(或经小型中间继电器引入)

6、外型尺寸：（长）180×（高）120×（深）200mm
