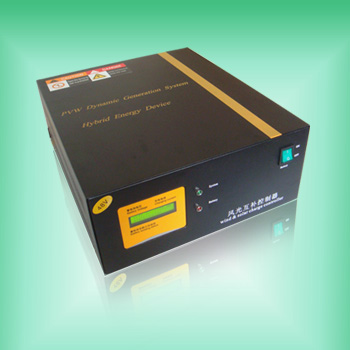

一、产品概述：

    高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补发电系统和风光互补监控系统；能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电。

二、产品特点：

1、限流/限压功能：

   1）限流：本控制器采用PWM方式控制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低时，采用限流充电。也就是当风机和太阳能总充电电流小于限流点时，风机和太阳能的能量全部给蓄电池充电。当风机和太阳能总电流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。

   2）限压：在蓄电池电量较高时，采用限压充电。也就是当蓄电池电压低于限压点时，风机和太阳能的能量全部给蓄电池充电。当蓄电池电压达到限压点时，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸载。

2、对风机的控制：对于特定的风力发电机，本控制器可以实现精确的转速控制，即可设定停机转速，当风力发电机超过此转速后，控制器将停止风力发电机运行，10分钟后再自动恢复风力发电机运行。

3、显示功能：我司根据风光互补显示系统，设计定制专一的液晶模块，可以显示：

1）电压：蓄电池电压、风机电压、太阳能电池板电压

2）功率：风机功率、太阳能电池板功率

3）电流：风机电流、太阳能电池板电流、蓄电池充电电流及电量状态。

4、保护功能：

控制器具有完善的保护功能，包括：太阳能电池防反冲、太阳能电池防反接、蓄电池过充电、蓄电池防反接、防雷、风机限流、风机自动刹车和手动刹车。

5、通讯功能：

我司控制器具有数据传输功能（RS232/485），并配有专用的远程监控软件。该软件可实时监控系统的运行状态，如蓄电池电压、风机电压、太阳能电池电压、蓄电池充电电流、风机充电电流、太阳能充电电流、蓄电池充电功率、太阳能充电功率、风机充电功率、风机转速等。通过该软件可以对系统参数进行设定和修改，同时可以对系统中风机和负载的运行进行控制。

6、低压充电功能：

我司根据现有客户及市场需求，增加了控制器低压充电模块。该模块可以使风力发电机在低转速下对蓄电池充电。

7、设置功能：

    1)电压充电点设置：根据不同的风力发电机特性，控制器可以通过通信串口设计风机开始充电电压，只有风机电压大于该风机开始充电电压时，风机才会给蓄电池充电。

2)风机卸载电压点：根据不同的风力发电机特性，用户可以通过按键设置风机开始卸载电压点。

3)蓄电池电压保护点：可以根据不同电池特性，及用户要求，对电池的保护点任意设置（过充点/过放点/恢复点）。

8、环境适应能力：

   设备所使用的元器件均为工业级别，以确保设备在-30℃度环境下能正常工作。控制器主芯片为美国原装进口，适应能力在-40℃-- +85℃ 军品等级。并能根据客户需要采用ROHS料，以保证符合欧美国家使用要求。

三、技术参数：
