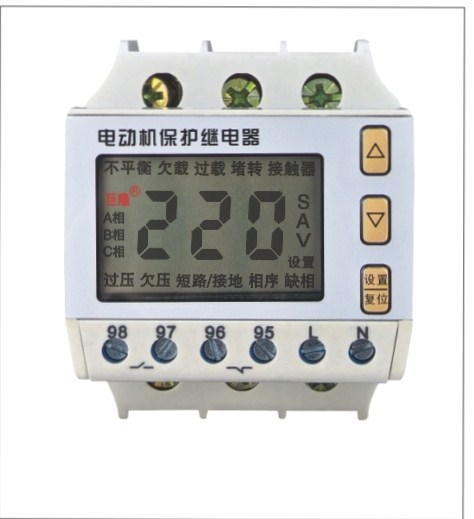

巨龙JL-200电动机保护器

点击查看原图
公司名称:宁波市海曙巨龙电气厂
所属类别:其他类>>其他
电子信箱:1053526112@qq.com
联系电话:0574-23700500
联 系 人:岑周
更新时间:2014-7-16 15:18:58

产品详情

JL-200系列微电脑电机智能保护器|电动机智能保护器是我公司在多年研制电机智能保护器|电动机智能保护器产品的基础上开发出的新一代高科技产品。JL-200电机智能保护器|电动机智能保护器以微电脑控制器(MCU)为核心元件,通过高精度CT检测电流,电机智能保护器|电动机智能保护器具有自动线性修正功能,在宽电流范围内仍具有较高的测量精度、过载保护、短路保护、堵转保护、欠载保护、缺相保护、三相电流不平衡保护、过压保护、欠压保护、相序保护等具有可靠的保护作用;并可实现报警和事件记录。本产品具有性价比高、功能齐全工作稳定可靠、精度高、保护动作准确、安装、参数设定简单方便等特点。可广泛适用于机械、冶金、建材、化工、纺织行业等工业三相电动机及其它电器的保护与监测。
  JL-200系列微电脑电机智能保护器|电动机智能保护器产品主要特点>>>
  JL-200电机智能保护器|电动机智能保护器系统采用宽温、低功耗工业级芯片,更适合于工业现场使用。
  JL-200电机智能保护器|电动机智能保护器软件、硬件及电磁兼容性三个方面协同设计,产品具有很强的抗干扰能力和很高的可靠性,特别适合于工业现场使用。
  JL-200电机智能保护器|电动机智能保护器软件设置传感器变比,用户可直接查看一次回路的电力参数,使得采样数据更直观。
  JL-200电机智能保护器|电动机智能保护器采用交流同步采样和先进的数字信号处理算法,实现了实时数据处理和高精密性,有着卓越的可靠性,具有响应速度快、测量准确、精度高,事件记录等优点。
  JL-200电机智能保护器|电动机智能保护器装置具有自学习过程,能自动检测电机起动过程与时间,生成起动曲线,优化保护参数等。
  JL-200电机智能保护器|电动机智能保护器事件记录功能:当保护动作时,记录保护类型、采样电流等参数,形成事件追忆数据,在失电情况下可长久保存,便于事后分析。
  JL-200电机智能保护器|电动机智能保护器采用模块化设计结构,产品体积小,结构紧凑,安装方便,在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用,提高了控制线路的可靠性和自动化水平。
  JL-200电机智能保护器|电动机智能保护器结构紧凑、华丽、精湛优美的外观和卓越的设计体现了高雅、精致、紧凑的产品。
  JL-200电机智能保护器|电动机智能保护器完善的事故记录及自检功能,友好的人机界面,所有测量值和参数、保护信息等由面板液晶显示器实时显示。

  JL-200系列微电脑电机智能保护器|电动机智能保护器技术参数>>>
  JL-200电机智能保护器|电动机智能保护器功能
● 过载保护 ● 欠载保护 ● 堵转保护 ● 阻塞保护 ● 温度保护 ● 相序保护 ● 欠压保护 ● 过压保护 ● 起动超时保护 ● 断相保护 ● 不平衡保护
  JL-200电机智能保护器|电动机智能保护器规格:直接接线:1A(0.2A~1A);5A(1A~5A);20A(4A~20A);40A(8A~40A);
  JL-200电机智能保护器|电动机智能保护器采用外置电流互感器:(需另配置标准5A电流互感器)100A(20A~100A);150A(30A~150A);200A(40A~200A);300A(60A~300A);400A(80A~400A);500A(100A~500A);600A(120A~600A);800A(160A~800A):



  JL-200系列微电脑电机智能保护器|电动机智能保护器正常使用条件>>>
  电机智能保护器|电动机智能保护器适用主回路电压:AC380V,45~65Hz。
  电机智能保护器|电动机智能保护器工作电源电压: AC220V±20%。
  电机智能保护器|电动机智能保护器触点容量:电阻性负载: 5A/250V AC, 5A/30V DC电感性负载: 1.5A/250V AC, 1.5A/30V DC。
  电机智能保护器|电动机智能保护器输出形式:独立的常开、常闭输出。
  电机智能保护器|电动机智能保护器安装方式:HT35导轨安装。
  电机智能保护器|电动机智能保护器外型尺寸:62mm(深) × 54mm(宽) × 71mm(高)。
  电机智能保护器|电动机智能保护器环境温度:-30~80℃。
  电机智能保护器|电动机智能保护器环境条件:无剧烈振动、冲击;无足以腐蚀金属和破坏绝缘的气体。
  JL-200系列微电脑电机智能保护器|电动机智能保护器使用说明>>>
  JL-200电机智能保护器|电动机智能保护器铵钮设置,三个按钮
         ◎           ▼          ▲
      设置/复位键     置数键      置数键
  电机智能保护器|电动机智能保护器停机状态时可设置参数,运行状态时,按设置键可查询相应的设置项目及参数。
  电机智能保护器|电动机智能保护器停机时,按设置按钮,设置字符亮,同时相应设置项目的字符也点亮。
  电机智能保护器|电动机智能保护器设置项目内容
    1、JL-200电机智能保护器|电动机智能保护器额定电流值
    2、JL-200电机智能保护器|电动机智能保护器动作特性曲线
    3、JL-200电机智能保护器|电动机智能保护器欠电流
    4、JL-200电机智能保护器|电动机智能保护器相序
    5、JL-200电机智能保护器|电动机智能保护器过电压
    6、JL-200电机智能保护器|电动机智能保护器欠电压
    7、JL-200电机智能保护器|电动机智能保护器复位方式
  JL-200系列微电脑电机智能保护器|电动机智能保护器设置步骤:
   1、电机智能保护器|电动机智能保护器通电后,电机智能保护器|电动机智能保护器数字窗口显示000。
   2、长按电机智能保护器|电动机智能保护器【设置】键5秒,进入设置模式(电机静止状态,电流为0时,能进入设置状态;电机运行时,电流不为0,不能进入设置状态,但可查询设置内容)。同时【设置】【过载】字符点亮,进入电流设置,按【△】 【▽】键,设置电流值,长按【△】能连发,按一下【△】进一位,按【▽】一下降一位。设置电流值后,按【设置】键,保存设置值,并跳到下一设置项目。

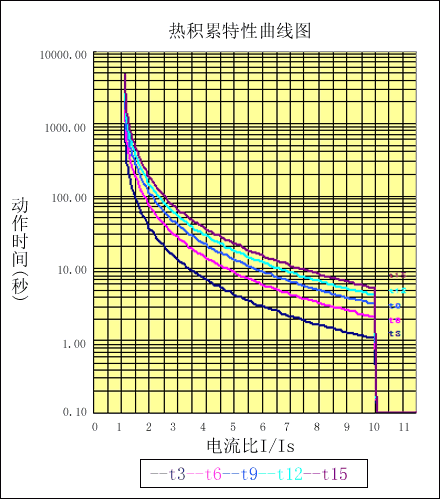

   3、【设置】【堵转】字符点亮,设置电机堵转允许时间(同时也设定了动作曲线),根据电机的动作特性,按【△】【▽】键,选择相应的动作曲线(3、6、9、12、15)。选择好动作曲线后,按【设置】键,保存设置值,并跳到下一设置项目。
   4、【设置】【欠载】字符点亮,设置电机欠载电流百分比,按【△】【▽】键,设定相应的欠载电流与额定电流百分比。按【设置】键,保存设置值,并跳到下一设置项目。
   5、【设置】【相序】字符点亮,设置电机相序保护功能开启(ON)还是关闭(OFF)。按【设置】键,保存设置值,并跳到下一设置项目。
   6、【设置】【过压】字符点亮,按【△】【▽】键,设置过压值,按【设置】键,保存设置值,并跳到下一设置项目。
   7、【设置】【欠压】字符点亮,按【△】【▽】键,设置欠压值,按【设置】键,保存设置值,并跳到下一设置项目。
   8、只有【设置】字符点亮,进入“复位方式”选择,按【△】【▽】键,选择【AU】(自动复位),【HU】(手动复位)
   9、按【设置】键,保存设置值,并跳到下一设置项目。显示【设置】数字窗显示End,表示电机智能保护器|电动机智能保护器设置完毕。
   10、按【设置】,保存设置内容,退出JL-200电机智能保护器|电动机智能保护器设置状态。
  JL-200系列微电脑电机智能保护器|电动机智能保护器备注:
   ※1、电机智能保护器|电动机智能保护器在设置过程中,如果改变了某个参数,在20秒内不继续按【设置】键,参数不保存,自动退回待机状态。
   ※2、电机智能保护器|电动机智能保护器进入设置状态时,保护内的继电器会自动释放,保护器退出保护状态,有效防止在设置状态时对电动机的误操作。
   ※3、电机因保护而脱扣后,电机智能保护器|电动机智能保护器会显示是什么类型的故障,并记录该类故障相关参数在动作时的一组瞬时值,用户可根据这一组数据方便的分析故障原因,确保一个安全稳定的生产环境。
