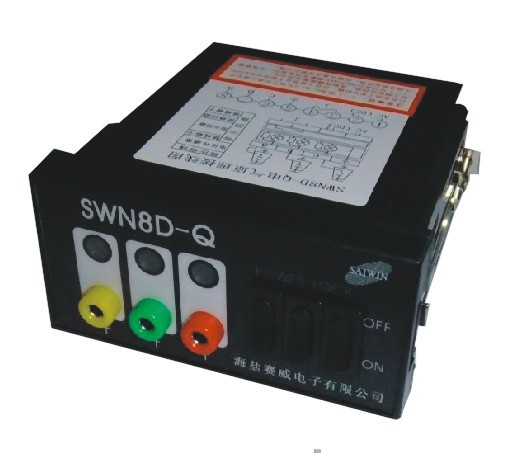

SWN8D-Q户内高压带电显示器(带验电闭锁)

点击查看原图
公司名称:海盐赛威电子有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:saiwin@foxmail.com
联系电话:0573-86151657
联 系 人:沈建慧
更新时间:2011-6-3 9:40:20
点击这里与企业谈话
产品详情

一、概述



本产品用于向运行人员提供开关设备安装处回路电压状况的信息,其内部电路采用低功耗的发光二极管,具有功耗低、性能稳定、可靠性高的特点。为方便用户现场双电源核定相位,指示器(推荐型)面板设置了相位测试端,同时指示器(推荐型)外壳的面框采用前端可卸式,用户现场不用打开指示器外壳就可更换指示灯,适用于户内3.6~40.5kV、频率50Hz的高压电气设备中,与电压传感器配套使用,可以反映高压回路带电状况,与隔离开关、接地开关配套,还可提高配套产品的防误性能。



二、显示装置(电压指示器)型号含义及功能



1.T型电压指示器:当高压端电压在额定相电压15%~<65%,指示灯开始分别指示高压端带电状况;

2.Q型电压指示器:不但具有T型全部功能,还可以达到:当三相高压母线中,任何一相电压达到额定相电压的65%~100%时,电子线路控制继电器输出接点J打开,处于强制闭锁状态;当三相均不带电,①二次电源正常,输出接点闭合,处于解锁状态;②二次电源断开,输出接点打开,处于保护闭锁状态,达到强制闭锁功能。

3.特点:Q型指示器的输入端a、b、c地(指示回路)与闭锁回路之间,通过光电耦合器实现电气完全隔离(两个回路之间可以进行2kV/1min的工频耐压试验),以防止工作电源直接接地,确保开关柜供电电源(直流屏)的正常工作。



三、正常工作条件



1.环境温度-25℃~+40℃;

2.海拔高度:不高于3000m;

3.环境相对湿度日平均值不大于95%,月平均值不大于90%。





四、
