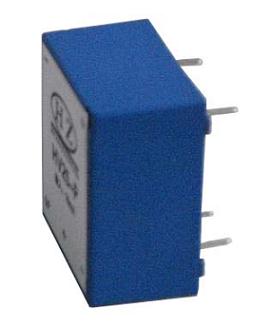

HV25-P系列霍尔电压传感器

点击查看原图
公司名称:北京华智兴远科技有限公司
所属类别:电源配套分类>>传感器
电子信箱:hzxyhan@126.com
联系电话:010-80882287
联 系 人:韩玲
更新时间:2011-5-26 14:05:00

产品详情

HV25-P系列霍尔电压传感器的初、次级之间是绝缘的,可用于测量直流、交流和脉冲电压。

电气参数
额定输入有效值电流                     10                       mA
测量电流范围                         14                        mA
测量电阻         ±15V  @ ±10mAmax     100(min) 350(max)           Ω
                        @±14mAmax      100(min) 190(max)           Ω
额定输出有效值电流                      25±0.5%                  mA
电源电压                        ±15±5%                  V
匝比                                     2500 :1000
零电流失调                ±0.1                   mA
电流失调温漂      -10℃~70℃        ±0.5                      mA
响应时间                  40                        μS
线性度                                   ≤0.2                      %FS
绝缘电压        50HZ,1min       2.5                         KV
初级线圈内阻                             200                         Ω
次级线圈内阻                             110                         Ω
工作温度                 -40~+85                    ℃
储存温度                  -40~+125                   ℃



使用说明
电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度,因此传感器应尽量测量与10mA的初级电流相对应的电压。
例如:测电压VIN=250V
精度=±0.8%ofVIN(@Ta=+25℃)               a)R1=25kΩ/10w,IP=10mA
精度=±1.6%ofVIN(@Ta=+25℃)               b)R1=50kΩ/5w,IP=5mA
   工作范围(推荐的)考虑到初级线圈的电阻(与R1相比,为保持温度差异近可能低)和隔离,此传感器适用于测量电压。
