电压监测仪执行标准：中华人民共和国电力行业标准DL500-92《电压监测仪订货技术条件》

一．        概述

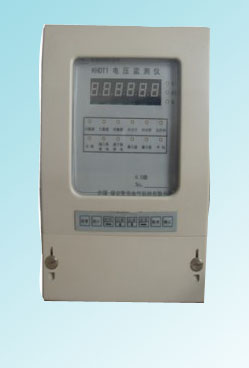

KHDT1型电压监测仪是一款高档电网电压质量监测统计仪，电压监测仪能对读入的电压信号进行转换处理，在时钟的同步控制下，自动监测、统计和分析各项统计值并存贮，供用户选择读出，可对多种电压信号（PT输出～100V、220V、380V）进行采集、显示、分类统计，电压监测仪是电力系统监测、考核电网电压质量的必备手段之一。

KHDT1电压监测仪采用设计新颖的精美结构，外观整洁，工艺精良，安装便捷，使用方便。由于元器件采用高档单片微机及大规模IC及SMT表面贴装技术，并经过多年的市场应用和洗礼，证明电压监测仪仪表功能强，具有很高的可靠性。

二．         电压监测仪主要技术性能

1.      电压监测仪统计对象

可对变送为PT～100V的3KV及以上高压电网电压、220V电压或是380V电压信号进行采集、显示、分类。

2.  电压监测仪统计形式

       仪表自动地按时、日、月方式分别分类统计。

3.  电压监测仪统计项目及功能

（1）电压监测仪月统计

      本机提供近一年的月统计数据，按键显示指定月份的总运行时间、合格时间、合格率、超上限率及超上限时间、超下限率及超下限时间、最高电压值及最高电压出现时刻、最低电压值及最低电压出现时刻、平均电压。

(2) 电压监测仪日统计

   电压监测仪提供近三个月的日统计数据，按键显示指定日期的总运行时间、合格时间、合格率、超上限率及超上限时间、超下限率及超下限时间、最高电压值及最高电压出现时刻、最低电压值及最低电压出现时刻、平均电压。

(3) 电压监测仪时统计

       本机提供近五天的时统计数据，按键显示指定整点的总运行时间、合格时间、合格率、超上限率及超上限时间、超下限率及超下限时间、最高电压值及最高电压出现时刻、最低电压值及最低电压出现时刻、平均电压。

(4) 电压监测仪来、停电记录

    本机提供来、停电的时刻（年月日 时分秒）。

(5) 电压监测仪可以单独设定预警上下限值，当瞬压值超预警上下限值时产生报警输出。

(6) 电压监测仪支持IRIG-B格式码（简称B码）对时。（本功能为备选功能，并在订货前加以说明）。

(7) 电压监测仪具有“看门狗”功能，保证程序可靠运行。

(8) 电压监测仪进入参数设置前有密码保护，防止误动作和非正常操作。

4. 电压监测仪显示形式     LED数码管显示

5. 电压监测仪供电方式 被测电源供电和辅助电源供电。

6. 电压监测仪 安装方式 挂装电压监测仪式和槽装式电压监测仪。

三．主要技术指标

(1). 电压监测仪采样周期                    250ms

(2) 电压监测仪显示周期                            1s

(3) 电压监测仪统计周期                     1min

(4) 电压监测仪精确度

★  测量范围：        Un±20%(AC)

★  综合测量误差：   ≤0.5%

★  时钟误差：        ≤±0.5s/d

★  电压监测仪分辨率：         0.01%

★  信号输入回路功耗：≤0.6VA

★  电压监测仪电源回路功耗：     ≤2VA

★  E2PROM存储重要数据，保存期100年

(5)  电压监测仪通讯媒介 RS485/GSM(短信)/GPRS（订货前加以说明）。

(6) 电压监测仪正常工作环境

★电压监测仪 环境温度：    -10℃～+45℃

★ 电压监测仪相对湿度：    +45℃时90%

★ 电压监测仪大气压力：    79.5～106.0kpa(海拔2000m及以下)

四、电压监测仪型号说明
