配电线路过负荷监控装置是安科瑞自主研发生产的产品，采用最新的32位单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。通过检测线路的电流，实现配电回路过负荷的2段式报警。该监控装置具有RS485远程通讯接口，开关量输入继电器输出，DC4～20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现线路运行的远程监控。
附加功能
 U — 电压功能
 L — 漏电测量
 M — 4～20mA模拟量输出
 K — 开关量输入
 C — 通讯接口
注：1、ACM2仅具有K、C附加功能。

技术参数
 辅助电源
AC85～270V/DC100～350V，功耗5VA
 输入
频率：45-65Hz
信号：二次侧5A
测量范围：0-9999A
过载：持续2In，瞬时10In/5秒
 继电器输出
2常开触点,容量AC250V 5A或DC30V 5A
 动作时限
报警1瞬时动作；报警2于5s后动作
 安全性
工频耐压：电源、电压、电流输入回路之间 AC2kV/1min、50Hz
绝缘电阻：输入、输出端对机壳>100MΩ
 安装方式
2 — 一体式
3 — 分体式
 显示方式
ACM2主体安装方式为标准35mm导轨式安装。

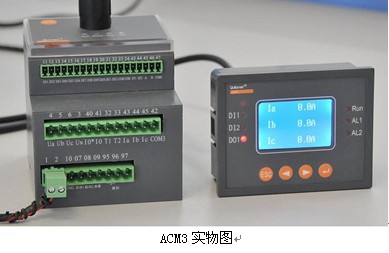

ACM3主体安装方式为标准35mm导轨式安装。
ACM3显示模块安装方式为嵌入式，外形尺寸为90mm*70mm，开孔尺寸为 86mm*66mm，分体液晶显示（90FL）。
