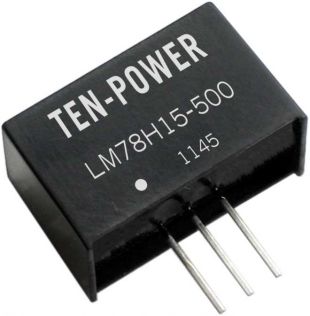

超宽压20-72V/48V转15V开关型三端稳压器

点击查看原图
公司名称:广州腾腾信息科技有限公司
所属类别:电源产品分类>>模块电源(DC/DC)
电子信箱:market@ten-power.com
联系电话:020-28075080
联 系 人:肖奥琳
更新时间:2011-11-24 10:40:28

产品详情
产品特性
n   开关型、效率高达95%
n   9-72VDC的输入范围
n   引脚兼容传统78xx系列
n   无需外加散热片
n   短路保护,过热保护
n   低纹波、噪声
n   满足UL94-V0要求
n   MTBF>200万小时
n   工作温度:-40℃~+85℃

产品型号一览表
型号
输入电压(V)
输出
效率%
(满载时)
标称
Min
Max
电压(VDC)
电流(mA)
Min
Vin
Max
Vin
LM78H03-500
48V
9
72
3.3
500
82
75
LM78H05-500
9
72
5.0
500
87
81
LM78H06-500
9
72
6.5
500
91
84
LM78H09-500
14
72
9.0
500
92
86
LM78H12-500
17
72
12
500
93
89
LM78H15-500
20
72
15
500
94
90
LM78H24-300
36
72
24
300
95
91


输出特性表
项目
工作条件
Min
Type
Max
单位
输出电压精度
100%的负载,输入电压范围
±2
±3
%
线性调节率
输入电压从最低电压到最高电压,满载
±0.4
±1.0
负载调整率
从10%的负载到100%的负载
±0.3
±0.6
纹波+噪声
20MHz带宽,10%的负载到100%的负载
25
60
mVp-p
短路保护
可持续,自恢复
过热保护
160
输出限制电流
700
1200
mA
开关频率
100%负载,输入电压范围
120
--
800
KHz
动态负载稳定性
100%到10%负载
±100
mV
1.0
1.5
ms
静态电流
输入电压范围
1
5
mA
温度系数
±0.015
%/℃
最大容性负载
100
μF


一般特性表
项目
工作条件
Min
Type
Max
单位
存储湿度
95
%
工作温度
温度≥70℃后要降额使用
-40
85
存储温度
-55
125
工作时外壳温度
100
引脚耐焊接温度
焊点距离外壳边沿1.5mm,10秒
300
冷却方式
自然空冷
外壳材料
阻燃耐热塑料(UL94-V0)


更多产品数据参数请登陆我司网站下载相关手册或来电咨询。
