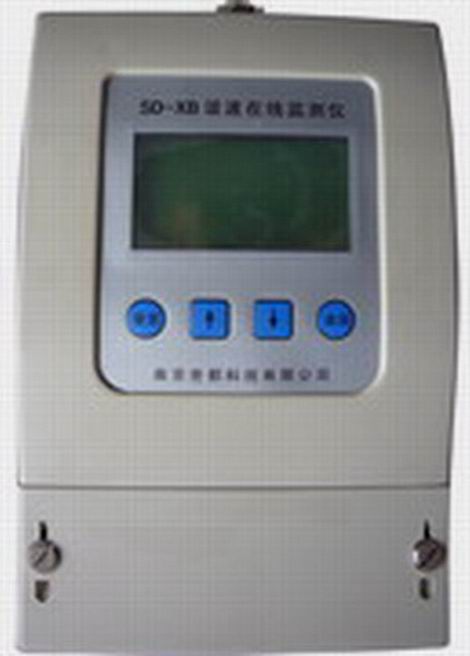

江苏SD-XB型三相谐波在线监测仪

点击查看原图
公司名称:南京世都科技有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:ecep@163.com
联系电话:025-84684898 84684886
联 系 人:张小姐
更新时间:2011-6-9 9:21:39
点击这里与企业谈话
产品详情

SD-XB型三相谐波在线监测仪

 主要用途:

对变电站母线或低压电网的频率、谐波、电压、电流、功率因素、正负序电压、正负序电流、不平衡度、无功、有功、有功电度、无功电度等电量进行全天候的监测,为全面掌握电网质量、电网改造和电网谐波治理提供依据。

 适用场合

1、6—500 kV/50Hz 高电压电网的二次回路AC100V/50Hz。

2、0.4 kV/50Hz 低压电网。(选用SD-XB-220型)

 功能特点

仪表监测并实时显示如下电能参数

  1. 三相电压、电流和电网频率、功率因数。
  2. 三相 3-31 次谐波电压、谐波电流含有率。
  3. 三相电压、电流谐波总畸变率。
  4. 三相电压、电流不平衡度(ξ)
  5. 正序电压、负序电压、正序电流、负序电流和零序电流。
  6. 三相有功功率,无功功率,有功电度、无功电度。
  7. 运行时间

 保护措施

  1. 过压、过流保护和雷击防护。
  2. 失电保护、一年内数据不丢失。

 统计数据:

1、电压质量数据包括

1.1 运行总时间、合格时间、合格率。

1.2 超上限时间、超上限率、超下限时间、超下限率。

1.3 最大电压值、最小电压值及其出现的时间。



2、谐波监测数据包括。

2.1 总谐波电压含量及畸变率、3-31 次谐波电压分量及含有率。

2.2 总谐波电流含量及畸变率、 3-31 次谐波电流分量及含有率。

2.3 谐波电压畸变合格时及合格率、畸变最大值及其出现的时间。

2.4 谐波电流畸变合格时及合格率、畸变最大值及其出现的时间。

 测量精度

  1. 电压测量:0.2级 / 0.5 级。
  2. 频率偏差不大于:0.01Hz
  3. 时钟误差:每天≤± 1s ,每年≤± 5min
  4. 最大功耗:< 5VA
  5. 电网谐波测量精度: A级/B 级

 数据采集与管理

  1. 具有 RS232 、 RS485 标准通讯端口,可用 PC 机现场采集。
  2. 上位机基于 WINDOWS 操作平台,各种采集的数据都能自动生成各种报表、曲线、棒图。
  3. 报表可根据需要转换为 WORD 或 EXCEL 格式打印。各种报表、曲线和棒图均可通过 EMAIL 对外发送。
