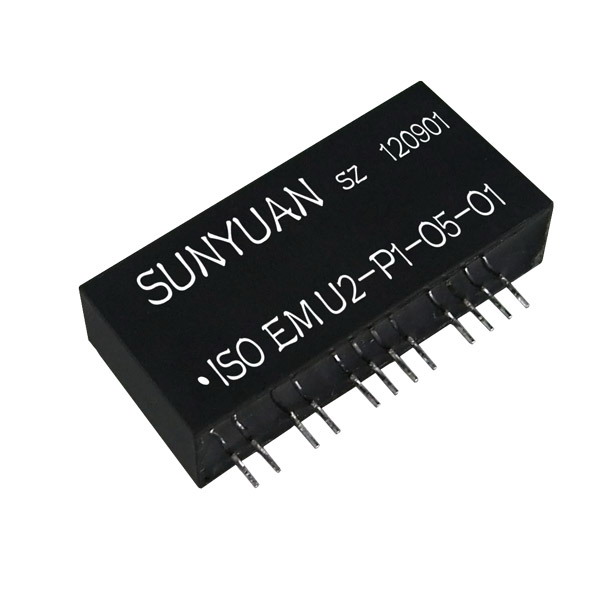

单输入双输出信号隔离变送器 IC :ISO EM-U(A)-P-O-O系列

点击查看原图
公司名称:深圳市顺源科技有限公司
所属类别:电源配套分类>>电源IC
电子信箱:szsunyuan@126.com
联系电话:13760140536 0755-83100080-819
联 系 人:刘婷
更新时间:2012-12-12 17:29:51

产品详情
名    称 单输入双输出信号隔离变送器 IC :ISO EM-U(A)-P-O-O系列
系    列 ISOEM-U(A)-P-O-S series
类    别 隔离放大器
产品详情 概述:
   SunYuan ISO EM U-P-O-O电压输入系列和ISO EM A-P-O-O电流输入系列模拟信号双输出型隔离变送器 ,是一种将(传感器输出)单路模拟电压或电流信号经隔离、分配、转换成两路精度、线性度相匹配的标准模拟信号的混合集成电路。该IC在同一芯片上集成了高隔离的DC/DC分布电源和多组磁电耦合的模拟信号隔离放大器,采用磁电偶合的低成本方案,主要用于对EMC(电磁干扰)无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到电源、信号输入、两路信号输出的3KVDC,四隔离。ISO EM系列单信号输入双输出隔离变送器IC产品使用非常方便,免零点调节,只需外接增益调节电位器,即可实现工业现场各种传感器信号的隔离、分配、转换功能,并能满足工业级宽温度、潮湿、震动等恶劣工作环境要求。

产品特点:
● 低成本、小体积,直接焊在PCB板上装入仪器内部
● 使用非常方便,免零点调节只需外接增益调节
● 全量程内极高的线性度(非线性度<0.2%)
● 电源/信号输入/两路信号输出 3000VDC 四隔离
● 辅助电源:5VDC,12VDC,15VDC,24VD单电源供电
● 低成本超小体积,SIP-12符合UL94V-0标准阻燃封装
● 0-75mV//0-5V/0-±100mV/0-±10V等电压信号0-10mA/0-±20mA/4-20mA等电流信号间隔离、放大转换
● 工业级温度范围: - 45℃ ~ + 85℃

典型应用:
● 传感器信号的一分二路显示与监控
● 工业现场信号隔离、转换及放大及长线传输
● 4-20mA信号一进二出的地线干扰抑制
● 模拟信号地线干扰抑制及数据隔离、采集
● 电力监控、医疗设备隔离监控安全栅
● 仪器仪表与传感器信号收发检测
● 4-20mA/0-5V等信号的隔离、分布及变换
● 工业现场模拟与数字信号并存监控及传输

产品选型举例:
例1: 信号输入:0-5V;  信号输出1:0-5V; 信号输出2:4-20mA;  辅助电源:24VDC;
    对应产品型号:  ISO EM-U1-P1-O4-O1

例2: 信号输入:4-20mA ; 信号输出1:0-5V; 信号输出2:4-20mA;  辅助电源:12VDC;
    对应产品型号:  ISO EM-A4-P2-O4-O1

产品典型应用举例:
