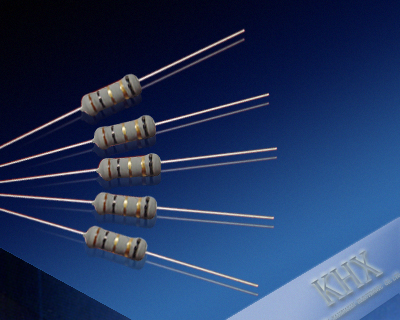

线绕无感电阻器

点击查看原图
公司名称:深圳凯华信电子有限公司
所属类别:电源配套分类>>电子元件
电子信箱:dana@khxcom.com
联系电话:13823246412
联 系 人:郑小姐
更新时间:2012-11-9 11:34:26

产品详情



I特点

  1. 耐热性好,温度系数小,低杂音,负荷功率大,不燃性
  2. 使用环境温度:-55℃~+125℃

II. 尺寸结构图



类型

尺寸(mm)

阻值范围

功率

L±0.5

D±1.0

H±2.0

d±0.05

±5%(J)

NKN-1/2W

9.0

3.2

26

0.55

0.1Ω~2.2Ω

NKN-1W

11

3.2

26

0.65

0.1Ω~2.2Ω

NKN-2W

15

4.5

34

0.70

0.1Ω~5.6Ω

NKN-3W

18

5.0

32

0.75

0.1Ω~10Ω

NKN-5W

25

6.0

35

0.75

0.1Ω~22Ω

NKN-6W

25

8.0

28

0.75

0.1Ω~33Ω

NKN-7W

31

8.0

28

0.8

0.1Ω~47Ω

NKN-8W

41

8.0

28

0.8

0.1Ω~56Ω

NKN-10W

52

8.0

28

0.8

0.3Ω~100Ω


III. 降负荷曲线图和表面温升曲线图



IV.电气特性

项目

性能要求

测试方法

温度系数

±50ppm/℃ ±100ppm/℃ ±300ppm/℃

JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常温(T1)阻抗值;
R2:常温+100℃(T2)阻抗值

短时间过负荷

ΔR≤±(2% R0+0.05Ω)

JIS5202-5.5
2.5倍额定电压 5 秒

焊接耐热性

ΔR≤±(1%R0+0.05Ω)

JIS5202-5.5
2.5倍额定电压 5 秒

可焊性

焊锡面积覆盖在 95%以上

JIS5202-6.4
锡炉温度:350℃±10℃
浸炉时间:3±0.5 秒

耐湿负荷寿命

ΔR≤±(5% R0+0.1Ω)

JIS5202-7.9
40±2°C, 90~95% RH
于恒湿箱中加额定直流电压测试1.5小时,停止0.5小时连续测试1000小时

耐温负荷寿命

ΔR≤±(5% R0+0.1Ω)

JIS5202-7.10
70°C,于恒温箱中加额定电压测试1.5小时,停止0.5小时连续测试1000小时

不燃性

不可有明显火焰

Sj3272-4.2
