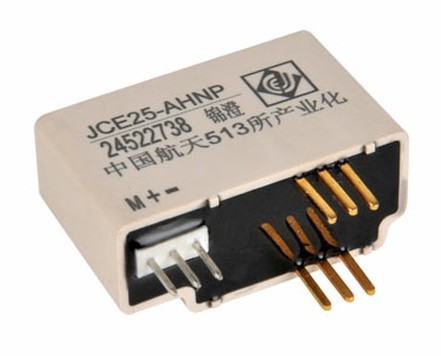

3KW光伏逆变器专用电流传感器JCE25-AHNP

点击查看原图
公司名称:宁波锦澄电子科技有限公司
所属类别:电源配套分类>>传感器
电子信箱:469033077@qq.com
联系电话:18610174676
联 系 人:张一
更新时间:2012-12-20 14:10:45

产品详情

电流传感器JCE25-AHNP,JCE50-AHP

利用高性能霍尔元件,采用霍尔闭环原理实现对直流、交流或脉冲电流进行电隔离测量,测量电流正比于被测电流,具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。

应用于变频调速,电池电源,直流电机驱动检测,焊机电源,伺服电机,不间断电源UPS,逆变电源等各行业。

主要技术参数

额定测量电流IPN 25A 50A

测量范围IP 0~±55 A 0~±75 A

额定测量输出IM 25mA

电源电压(±5%) ±12V~±15V

转换比例KN 1-2-3:1000

电流消耗IC 10(@±15 V )+ IS mA输出测量电流)

精度X —准确度 XG(@ VPN,TA=+25℃) ±0.4%

非线性度εL(@ VPNTA=+25℃) <0.2%

零点偏移电流 IO ≤±0.15mA(@+25)

零点温度偏移 IOT ≤±0. 5mA(@0~+70)

≤±0. 6mA(@-25~+85)

响应时间 tr (@90% of VP max) ≤500us

工作频率 f DC-200KHz

耐压Vd一次侧回路对二次侧回路之间耐压: 5kV/50/60Hz/1min

工作温度TA -25?C~+85?C

储存温度TS -40?C ~+90?C

副边内阻RS 72Ω(TA=70

76Ω(TA=85

重量m 20g×(1±10%)

标准: EN50178:1997
