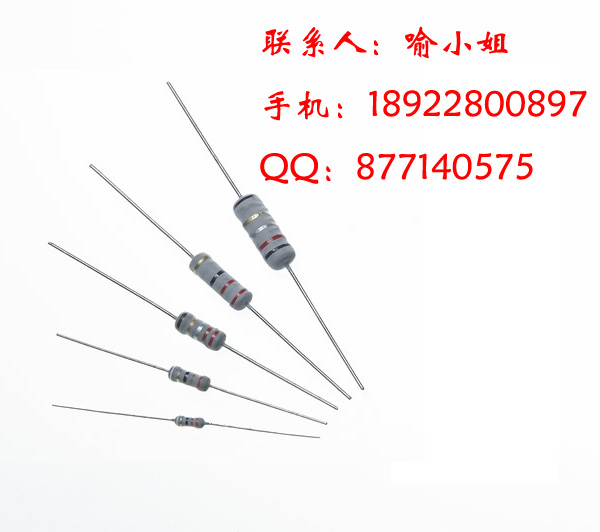

线绕熔断电阻/保险丝电阻

点击查看原图
公司名称:深圳市咸阳华星机电有限公司
所属类别:电源配套分类>>电子元件
电子信箱:szxyhx09@163.com
联系电话:18038006095
联 系 人:喻小姐
更新时间:2012-3-27 10:31:52

产品详情

I. 特点

  1. 耐热性好,温度系数小,低杂音,负荷功率大,不燃性
  2. 施加过电压时,在规定时间内断开,对电路起保护作用
  3. 使用环境温度:-55℃~+275℃
  4. 本体颜色是灰白色

II. 尺寸结构图


类型

尺寸(mm)

阻值范围

功率

L±1.0

D±0.5

H±1

d±0.05

±5%(J)

FKN1/2W

8

2.6

26

0.58

10Ω-100Ω

FKN1W

9

3.2

26

0.70

10Ω-100Ω

FKN2W

11

4.5

32

0.70

22Ω-150Ω

FKN3W

15

5.0

32

0.70

27Ω-470Ω

III. 降负荷曲线图

IV. 熔断特性

额定功耗倍率

阻值范围 (Ω)

<2

2~10

>10

熔断时间(秒)

 12



60

30

 16

60

30

15

 25

30

15

7.5

其他熔断特性也可以根据客户地需求协商制作



V. 电气特性



项目

性能要求

测试方法

温度系数

±50ppm ±100ppm ±300ppm

JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常温(T1)阻抗值;
R2:常温+100℃(T2)阻抗值

短时间过负荷

ΔR≤±(1%R0+0.05Ω)

JIS5202-5.5
2.5倍额定电压 5 秒

焊接耐热性

ΔR≤±(1%R0+0.05Ω)

JIS5202-6.4
锡炉温度:350℃±10℃
浸炉时间:3±0.5 秒

可焊性

焊锡面积覆盖在 95%以上

JIS5202-6.5

耐湿负荷寿命

ΔR≤±(5%R0+0.1Ω)

JIS5202-7.9
40±2°C, 90~95% RH
于恒湿箱中加额定直流电压测试1.5小时,停止0.5小时连续测试1000小时

耐温负荷寿命

ΔR≤±(5%R0+0.1Ω)

JIS5202-7.10
70°C,于恒温箱中加额定电压测试1.5小时,停止0.5小时连续测试1000小时

熔断特性

施加额定功率的倍率电压时,在规定时间内熔断

SJ2865-88
