ZGF系列直流高压发生器

1、ZGF系列直流高压发生器产品简介
     ZGF系列直流高压发生器是根据新的中国电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。
     ZGF系列直流高压发生器 主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

2、ZGF系列直流高压发生器主要特点
● ZGF系列直流高压发生器采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
● ZGF系列直流高压发生器采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。
● 升压电位器零起升压。
● 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
● 过压保护采用拔码设定，一目了然，误差±1%。
● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● 折叠式撑脚，直径面积大，稳定性能好。
● ZGF40KV一体化设计、高压拖地电缆引出，方便现场试验。
● ZGF系列直流高压发生器DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

3、ZGF系列直流高压发生器技术参数：

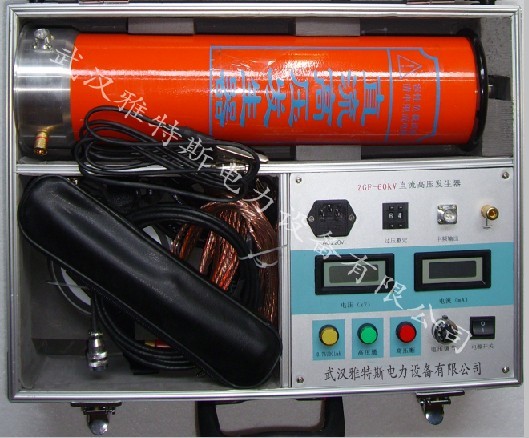

ZGF系列直流高压发生器一体机
规格
技术参数 40/3 60/2 60/3 60/5 80/2 100/2 120/2 120/5
额定电压（KV） 40 60 60 60 80 100 120 120
额定电流（mA） 3 2 3 5 2 2 2 5
额定功率（W） 120 120 180 300 160 200 240 600
机箱重量（kg） 7 2 2 4.5 2 3 3 4.5
倍压重量（kg） 一体 2.5 3 3.8 2.5 4 4 4.5
倍压高度（mm） 一体 400 400 500 400 500 500 500
电压测量精度 数显表±（1.0%读数±2个字）
电流测量精度 数显表±（1.0%读数±2个字）
波纹系数 ≤1%
电压稳定度 随机波动，电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用十分钟
最大充电电流为1.5倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用
一次连续时间最长为30分钟
工作环境 温度：-10～40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
带 电 容
负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
过压保护采用拨置，一目了然
机箱倍压放置一个铝合金箱，整机一手可提

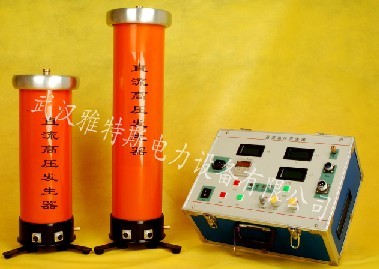

ZGF系列直流高压发生器分体机
规格
技术参数 200/2 200/5 250/3 300/2 300/5 400/3 400/5 其它等级
额定电压（KV） 200 200 250 300 300 400 400 500～1000KV等合同定 做
额定电流（mA） 2 5 3 2 5 3 5
额定功率（W） 400 1000 750 600 1500 1200 2000
机箱重量（kg） 4.5 4.5 4.5 5.5 5.5 5.5 5.8
倍压重量（kg） 7.9 8.3 9 11 11.5 38 45
倍压高度（mm） 965 965 1030 1250 1250 1900 1900
电压测量精度 数显表±（1.0%读数±2个字）
电流测量精度 数显表±（1.0%读数±2个字）
波纹系数 ≤1%
电压稳定度 随机波动，电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用十分钟
最大充电电流为1.5倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用
一次连续时间最长为30分钟
工作环境 温度：-10～40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
带 电 容
负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
过压保护采用拨置，一目了然
控制箱小，方便现场
