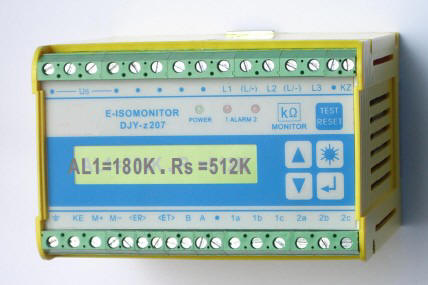

DJY-Z207-3智能绝缘监控仪

型　　号 DJY-Z207-3
　测量条件
　适用电网 不接地的电网，比如直流电网及整流电网、单相及三相交流电网......
　交流电网额定电压Un/AC 0～1000V AC优选）
　电网频率范围 50～400Hz（〈 50Hz，请参考曲线图）
　直流电网额定电压Un/DC 0～1000V DC
　显示范围 KΩ......Ω
　显示误差 ±5%
　响应值设定范围（ALARM1/ALARM2） 10KΩ～990KΩ
　响应值相对（百分比）误差 0%......+20%
　响应回差 约25%
　响应时间（Ce=1μF） ≤10s
　允许最大电网电容 ...μ.（出厂设置...μ.）
　测试电压 Um(DFB) 方波电压 ±27V
　测试电流 Lm(DFB) ...μA
　内部直流电阻../阻抗ZL 约230KΩ/350KΩ
　与电压扩展器的连接功能 有
　一般数据
　抗电强度根据（IEC255-5标准） 4000VAC/50Hz
　安装位置 任意
　安装方式 标准C35导轨槽（参照IEC 60715标准）
　连接方式 用螺栓固定连接在外罩接线端子上
　显示和指示 LCD液晶显示屏及(LED)报警信号指示灯
　防护等级（根据......） IP 30
　运行方式 连续
　输入电路
　输入电压Us 220VAC（选择AC/110V、380V请在订货时提出）
　工作电压范围 0.8 US...1.15 US
　额定频率 50/60Hz
　允许的频率范围 47.5Hz...63Hz
　额定功率 约5VA
　输出电路
　显示值模拟量输出(最大值) 1mA
　模拟量输出显示值精度 ±20%
　输出接点 2对继电器转换触点、无电势差（一常开一常闭）
　触点额定电压 250VAC/30VDC
　持续负载电流 3A AC/DC
　最大吸合电流 10A AC/DC
　cosΨ 2A AC
　环境条件
　允许的贮藏温度 -20℃...+70℃
　允许的工作温度 -10℃...+55℃
　允许的环境气候等级(根据IEC60721-3-3标准) 级别3K5
　外形及重量
　外形尺寸(长×宽×高) 112×74×105mm
　重量 约0.95kg
　电压扩展器-EX-1800 适用电压-0～1800VAC/0～1400VDC(适用于交、直流及变频电网
　　　　　　-EX-7200 适用电压-0～7200VAC/0～1750VDC(适用于纯交、直流电网
