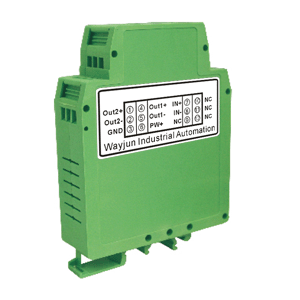

0-10V转RS485 A/D转换信号采集模块

点击查看原图
公司名称:深圳市维君瑞科技有限公司
所属类别:其他类>>其他
电子信箱:sales05@wayjun.cn
联系电话:0755-83356002
联 系 人:刘先生
更新时间:2013-1-21 10:50:16

产品详情

产品选型:

WJ21     U(A)  □ –     □

     输入电压或电流信号值                     通讯接口

   U10-5V                                                   485输出为RS-485接口

  U20-10V                                                  232输出为RS-232接口

   U30-75mV

   U40-2.5V

   U50-±5V

   U60-±10V

  U70-±100mV

 U8用户自定义

选型举例型号:WJ21 U1-232  表示0-5V信号输入,输出为RS-232接口

产品特点

模拟信号采集,隔离转换RS-485/232输出

采用12AD转换器,测量精度优于0.1%

通过RS-485/232接口可以程控校准模块精度

信号输入/输出之间隔离耐压3000VDC

宽电源供电范围:8 ~ 32VDC

可靠性高,编程方便,易于应用

标准DIN35导轨安装,方便集中布线

用户可编程设置模块地址、波特率等

支持Modbus RTU通讯协议

低成本、小体积模块化设计

典型应用:

信号测量、监测和控制

● RS-485远程I/O,数据采集

智能楼宇控制、安防工程等应用系统

● RS-232/485总线工业自动化控制系统

工业现场信号隔离及长线传输

设备运行监测

传感器信号的测量

工业现场数据的获取与记录

医疗、工控产品开发

● 4-20mA0-5V信号采集

功能简介:

WJ21信号隔离采集模块,可以用来测量一路电压或电流信号,

1、 模拟信号输入

12位采集精度,产品出厂前所有信号输入范围已全部校准。在使用时,用户也可以很方便的自行编程校准。

具体电流或电压输入量程请看产品选型。

2、 通讯协议

通讯接口:1路标准的RS-485通讯接口1路标准的RS-232通讯接口,订货选型时注明。

通讯协议:支持两种协议,命令集定义的字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议,能实现与多种品牌的PLCRTU或计算机监控系统进行网络通讯。

数据格式:10位。1位起始位,8位数据位,1位停止位。

通讯地址(0255)和波特率(12002400480096001920038400bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS

3、 抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。
