1 　概述

　　ACM配电线路过负荷监控装置,采用最新的32位单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。通过检测线路的电流，实现配电回路过负荷的2段式报警。该监控装置具有RS485远程通讯接口，开关量输入继电器输出，DC4～20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现线路运行的远程监控。

2 　监控装置符合以下标准

　　GB 50054 《低压配电设计规范》
　　JGJ16-2008 《民用建筑电气设计规范》
　　GB 14048.2-2008/IEC 60947-2:2006 《低压开关设备和控制设备 第2部分：断路器》
　　GB 10963.1-2005/IEC 60898-1：2002 《家用及类似电器装置用过电流保护断路器  第1部分：交流操作的断路器》
　　GB 13539.1-2008/IEC 60269-1:2006 《低压熔断器 第1部分：基本要求 》

3 　适用范围

　　该产品适用于突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路的场合。

4 　型号说明




　5 　技术指标


6 　外形尺寸及接线（mm）

6.1 ACM2简易型

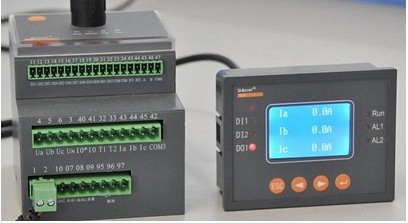

6.2 ACM3综合型

　　ACM3主体安装尺寸（导轨式安装）

　　90L显示单元安装尺寸（嵌入式安装）

7 　典型应用

      ACM2过负荷监控装置接线图  点此处见（详情）

      ACM3过负荷监控装置接线图 点此处见（详情）

8     订货注意事项
8.1 如用户无特别注明，则ACM3监控装置主体与显示单元的连接线默认为1.5m。
8.2 报警2延时时间可调整，如用户无特殊要求，报警1瞬时动作，报警2于5s后动作。
