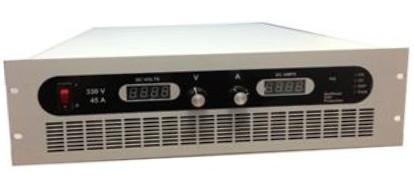

苏州韦特克斯 高精度可编程直流电源
所属类别：电源产品分类>>开关电源(AC/DC)
电子信箱：dsx@riyipower.com
联系电话：0512-66167025
联 系 人：丁素霞
更新时间：2013-11-18 20:51:14
o 产品简介
o 概述
本产品是一款大功率可编程直流电源，具有高速负载响应（达1ms），低噪声与纹波（0.01%Vrms），
高功率密度（3U机箱可达15KW），多种接口选择，机架式设计，可模块化并机（最高可达100KW以上）。
广泛适用于不同工业领域（自动化制造、过程控制、电子测试、老化、工业加热、表面处理、电机、电池、新能源汽车）v
o 技术参数
o
|
产品选型 | |||||||
|
型号说明 |
RS — 300 50 产品名称 电压范围 电流范围 | ||||||
|
项目 |
3U机箱（19’’标准工业机箱） | ||||||
|
功率 |
5KW |
10KW |
15KW | ||||
|
电压 |
电流 | ||||||
|
50 |
100 |
200 |
300 | ||||
|
80 |
63 |
125 |
188 | ||||
|
100 |
50 |
100 |
150 | ||||
|
200 |
25 |
50 |
75 | ||||
|
300 |
17 |
34 |
50 | ||||
|
400 |
12 |
25 |
38 | ||||
|
600 |
8 |
17 |
25 | ||||
|
一般参数 | |||||||
|
输入特性 |
接线方式 |
三相三线+地线 | |||||
|
电压 |
342-440VAC（380/400VAC） | ||||||
|
频率 |
50/60HZ | ||||||
|
功率因数 |
＞0.75 | ||||||
|
输出特性 |
输出电压 |
类型 |
DC | ||||
|
精度 |
±0.1% | ||||||
|
稳定度 |
±0.05%（预热30分钟后） | ||||||
|
线性调整率 |
±0.01%（在输入的±10%） | ||||||
|
负载调整率 |
±0.02%（空载到满载） | ||||||
|
上升时间 |
100ms（满量程的5~95%） | ||||||
|
动态效应 |
反应速度1ms，波动±0.75%（负载突变范围在50%~100%） | ||||||
|
纹波系数 |
20mVrms~60mVrms（50V~600V） 75mVp-p~350mVp-p（50V~600V） | ||||||
|
远程补偿 |
有，最大量程的4%（5V~20V） | ||||||
|
输出效率 |
＞85% | ||||||
|
输出电流 |
类型 |
DC | |||||
|
精度 |
±0.2% | ||||||
|
稳定度 |
±0.05%（预热30分钟后） | ||||||
|
线性调整率 |
±0.05%（在输入的±10%） | ||||||
|
负载调整率 |
±0.1%（空载到满载） | ||||||
|
上升时间 |
40A/ms——电阻性负载 | ||||||
|
纹波系数 |
＜±0.05% | ||||||
|
面板控制 |
显示 |
3.5位 | |||||
|
调节 |
10圈电位器电压调节、10圈电位器电流调节 | ||||||
|
保护功能 |
过热、过压、限流、缺相 | ||||||
|
绝缘耐压 |
输入对输出 |
2500VDC | |||||
|
输出对外壳 |
500VDC | ||||||
|
远控接口 |
RS-232C、模拟量接口（0-10V） |
标配 | |||||
|
编程精度 |
数字接口电压编程精度 |
±0.1% | |||||
|
数字接口电流编程精度 |
±0.4% | ||||||
|
数字接口电压回读精度 |
±0.15% | ||||||
|
数字接口电流回读精度 |
±0.4% | ||||||
|
并机功能 |
可多台电源并机扩容 | ||||||
|
工作环境 |
工作温度 |
0~45℃ | |||||
|
储存温度 |
-15~60℃ | ||||||
|
湿度范围 |
相对湿度可达95%不结露，0℃~45℃ | ||||||
|
海拔 |
满功率工作最高海拔1500米。 | ||||||
|
冷却方式 |
风冷，前进后出。温控变速风扇。电源可以叠放。 | ||||||
|
外观 |
尺寸 |
W483mm*D635mm*H 3U133.4mm | |||||
|
重量 |
3U＜35Kg | ||||||
|
电气规格参数 | |||||||
|
型号 |
ws-30H50 | ||||||
|
输入电流 |
50A | ||||||
|
输出电压 |
0…300V | ||||||
|
输出电流 |
0…50A | ||||||
|
输出功率 |
15KW | ||||||
|
电压线性稳定度 |
±0.01%F.S. | ||||||
|
电流线性稳定度 |
±0.05%F.S. | ||||||
|
电压负载稳定度 |
±0.02%F.S. | ||||||
|
电流负载稳定度 |
±0.1%F.S. | ||||||
|
U最大时的纹波 |
30mVrms | ||||||
|
200mVp-p | |||||||
|
I最大时的纹波 |
20mArms | ||||||
|
40mAp-p | |||||||
|
OVP调节范围 |
0-110%前面板或数字接口可控 | ||||||
|
OVP调节精度 |
±1%额定值 | ||||||
|
远程感测补偿电压 |
12V | ||||||
|
编程反应时间 |
上升时间（空载） |
60ms（30V规格为6ms） | |||||
|
上升时间（满载） |
60ms（30V规格为6ms） | ||||||
|
下降时间（空载） |
60ms（30V规格为6ms） | ||||||
|
下降时间（带载10%） |
250ms（30V规格为100ms） | ||||||
|
下降时间（满载） |
2.5s（30V规格为1s） | ||||||
|
电压波动控制 |
0.001V/ms-10V/ms | ||||||
|
电流波动控制 |
0.001A-0.1A/ms,or INF | ||||||
|
波动控制最小时间 |
0.5ms | ||||||
|
动态相应 |
反应速度1ms，波动±0.75%（负载突变范围在50%~100%） | ||||||
|
满载效率 |
85% | ||||||
|
功率因数 |
＞0.75 | ||||||
|
电压稳定度（30分钟热机） |
±0.05% | ||||||
|
电流稳定度（30分钟热机） |
±0.05% | ||||||
|
电压稳定度（工作8小时） |
±0.05% | ||||||
|
电流稳定度（工作8小时） |
±0.05% | ||||||
|
电压温度系数 |
0.02%/℃ | ||||||
|
电流温度系数 |
0.03%/℃ | ||||||
|
尺寸(W*D*H) |
483*635*133 | ||||||
|
重量 |
35Kg | ||||||
|
产品编号 |
8602113 | ||||||
