FSFR1700 FSFR1700 LED电源上交流/直流转换器

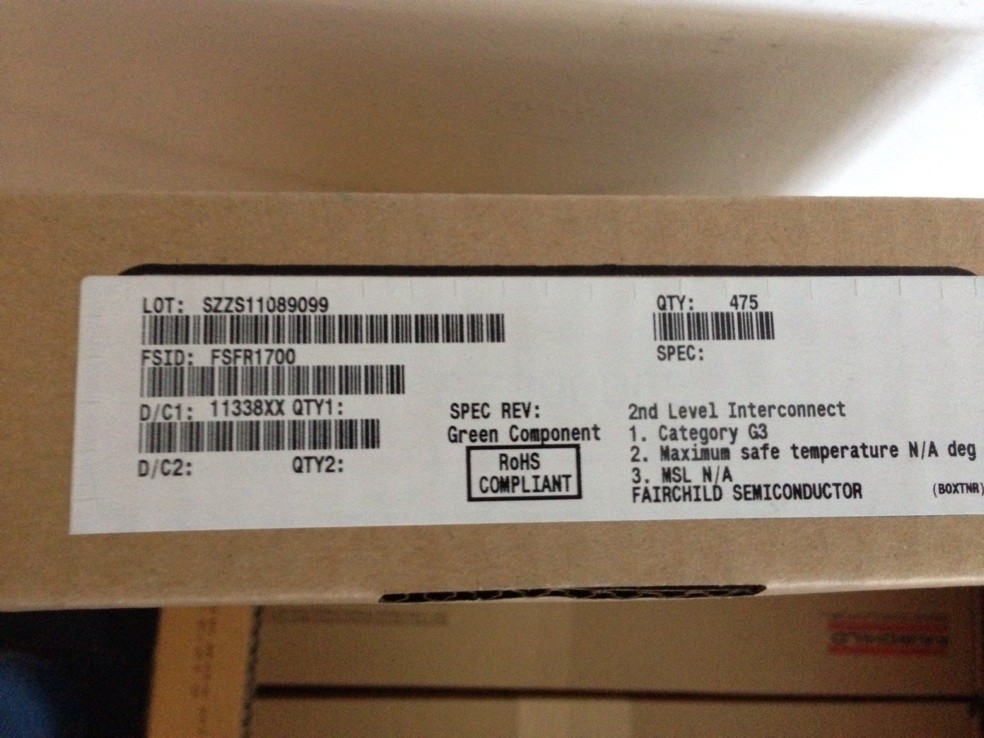

点击查看原图
公司名称:深圳万和兴电子有限公司
所属类别:电源配套分类>>电源IC
电子信箱:zhangzexiong888@126.com
联系电话:0755-82533068 13714008147
联 系 人:朱凯升
更新时间:2013-11-24 20:50:18

产品详情

FSFR1700 LED电源上交流/直流转换器
------------------------------------------------------------------------
说明:  交流/直流转换器 Power Switch for Half-Bridge Resonant

制造商:  Fairchild Semiconductor

产品种类:  交流/直流转换器

RoHS:   详细信息

Input / Supply Voltage - Min:  11.3 V

Input / Supply Voltage - Max:  25 V

占空比 - 最大:  52 %

开关频率:  100 kHz

电源电流:  2 mA

工作温度范围:  - 40 C to + 130 C

安装风格:  Through Hole

封装 / 箱体:  SIP-9

封装:  Tube

最大工作温度:  + 130 C

最小工作温度:  - 40 C

输出端数量:  1

输出功率:  100 W

产品:  Power Switches

系列:  FSFR1700

工厂包装数量:  19

类型:  Resonant Half Bridge


------------------------------------------------------------------------
FSFR1700XS  200W - 适用于半桥谐振转换器的飞兆电源开关 (FPS)

FSFR-XS 系列包括高度集成的电源开关,专为高效率半桥谐振转换器而设计。

它提供构建可靠、强健的谐振转换器所需的一切,FSFR-XS系列不仅简化了设计,

同时提高了生产力和性能。FSFR-XS系列将Power MOSFET与快速恢复型体二极管、

高端栅极驱动电路、精确电流控制的振荡器、频率限制电路、软启动和内置保护功

能整合在一起。高端门驱动电路具有共模噪声消除功能,通过卓越的抗噪能力确保

运行稳定。MOSFET的快速恢复体二极管可提高可靠性,防止异常操作情况的发生,

同时又能将反向恢复的影响降至最低。使用零电压开关(ZVS)技术可显著降低开关

损耗并提高效率。ZVS还可显著降低开关噪声,允许使用小尺寸的电磁干扰(EMI)

滤波器。

FSFR-XS系列可应用于谐振转换器拓扑,如串联谐振、并联谐振和LLC谐振转换器。

----------------------------------------------------------------------------
产品特性

为半桥谐振转换器拓扑提供了 50% 占空比的变频控制

通过零电压开关(ZVS)实现高效率

带快速恢复体二极管的内部UniFET?

为MOSFET优化的固定死区(350ns)

工作频率最高可达300kHz

通过外部LVCC为所有保护提供自动重启操作

保护功能:过压保护(OVP)、过流保护(OCP)、异常过流保护(AOCP)、内部热关断(TSD)

--------------------------------------------------------------------------
应用场景

PDP电视

LCD 电视

台式计算机

服务器

视频游戏机
---------------------------------------------------------------------------
我司有专业FAE可提供方案跟技术支持,部分产品可提供免费样本!如需更多资料,请联系我!
