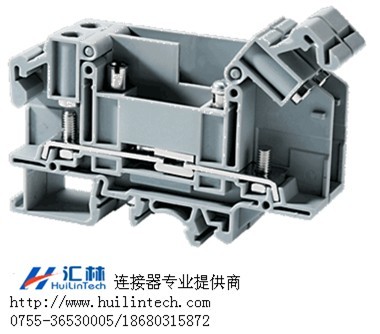

STH4DT开关分断式实验端子 控制型端子
  螺钉接线端子
STH4DT开关分断式实验端子主要用于测量、控制和调整电路。为那些具有功能仪器和相关变压器的设备提供了明显的功能优势。单独的测试点便于插入测试探针。使用螺丝刀对滑片进行操作就可以实现断路。STH4DTSH端子由两个STH4DT端子短接到一起构成，用来实现可由开关控制的交叉连接（在同侧）。
 技术数据
额定电压  1000 V
额定电流  41 A
拉紧转矩  1.2 Nm
外壳材质 聚酰亚胺（尼龙）
相比起痕指数 1
标准颜色 灰色
连接类型 螺钉/母线/螺栓
产品功能 直通型
进线指示 侧进式
安装方式 DIN32/ DIN35/ DIN35-15导轨
螺栓尺寸 M4
操作工具 螺丝刀
指示电压 8 KV
额定冲击电压 8 KV
污染等级 3

连接数据
软导线最小横截面 1.5 mm²
软导线最大横截面 6 mm²
导线截面AWG/K cml最小 22 AWG
导线截面AWG/K cml最大 8 AWG
两个相同截面的导线，多股最小 1.5 mm²
两个相同截面的导线，多股最大 6 mm²
硬导线最小横截面 1.5 mm²
硬导线最大横截面 10 mm²
剥线长度 10 mm

尺寸
DIN 32 轨 56.4 mm
DIN 35 x 15 mm 导轨 59 mm
DIN 35 x 7.5 mm 导轨 52.2 mm
长度  46 mm
宽度(厚度) 11 mm
